JJMM
Premier Maître
Premier Maître
JJMM


Masculin
Nombre de messages : 758
Age : 74
Ville : Lotharingie
Emploi : Casquette à carreaux
Date d'inscription : 07/06/2017

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptyVen 20 Jan 2023, 10:58

Merci Armen pour la réponse à la question très technique du blindage actuel, par un vrai pro de la chose !! thumright
Revenir en haut Aller en bas
http://www.eeforbin.fr
ARMEN56
Quartier Maître 1ère classe
Quartier Maître 1ère classe
ARMEN56


Masculin
Nombre de messages : 450
Age : 69
Ville : LORIENT
Emploi : retraité
Date d'inscription : 04/05/2014

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptyVen 20 Jan 2023, 13:56

Autre solution composite « tencate » idem kevlar monté en blindage rapporté

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Compos11


Sur les PA WW2 et post , les gros risques étaient focalisés au niveau des soutes à essences dont on sait qu’elles étaient confinées dans une maille ceinturée en eau
Revenir en haut Aller en bas
DahliaBleue
Amiral
Amiral
DahliaBleue


Féminin
Nombre de messages : 12579
Age : 41
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptyVen 20 Jan 2023, 16:02

ARMEN56 a écrit:
[…] Le meilleur blindage étant l’eau […]
pascal a écrit:
[…] On s'en aperçoit très bien quand on regarde l'organisation de la protection des gros bâtiments de la Seconde Guerre Mondiale. […]
Ce fait pourrait être contredit par la conception de l'obus (de rupture) nipponais type 91 de 46 cm à trajectoire finale sous-marine.
Ce qui est un peu contre intuitif.
Il est vrai qu'on peut considérer sa trajectoire finale, non pas comme balistique, mais comme celle d'une torpille.
Une sorte de (grand) précurseur de l'Asroc ou du Malafon, version antinavire ?? scratch  Subroc ?
Revenir en haut Aller en bas
Loïc Charpentier
Capitaine de vaisseau
Capitaine de vaisseau
Loïc Charpentier


Masculin
Nombre de messages : 4496
Age : 76
Ville : Oberbronn
Emploi : retraité "actif"
Date d'inscription : 24/01/2013

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptySam 21 Jan 2023, 12:04

DahliaBleue a écrit:

Ce fait pourrait être contredit par la conception de l'obus (de rupture) nipponais type 91 de 46 cm à trajectoire finale sous-marine.
Ce qui est un peu contre intuitif.
Il est vrai qu'on peut considérer sa trajectoire finale, non pas comme balistique, mais comme celle d'une torpille.
Une sorte de (grand) précurseur de l'Asroc ou du Malafon, version antinavire ?? scratch  Subroc ?

Non, pas vraiment... il s'agissait juste d'une étude du dessin de la coiffe balistique sensé assurer la meilleure pénétration possible du projectile aussi bien dans l'air que dans l'eau.

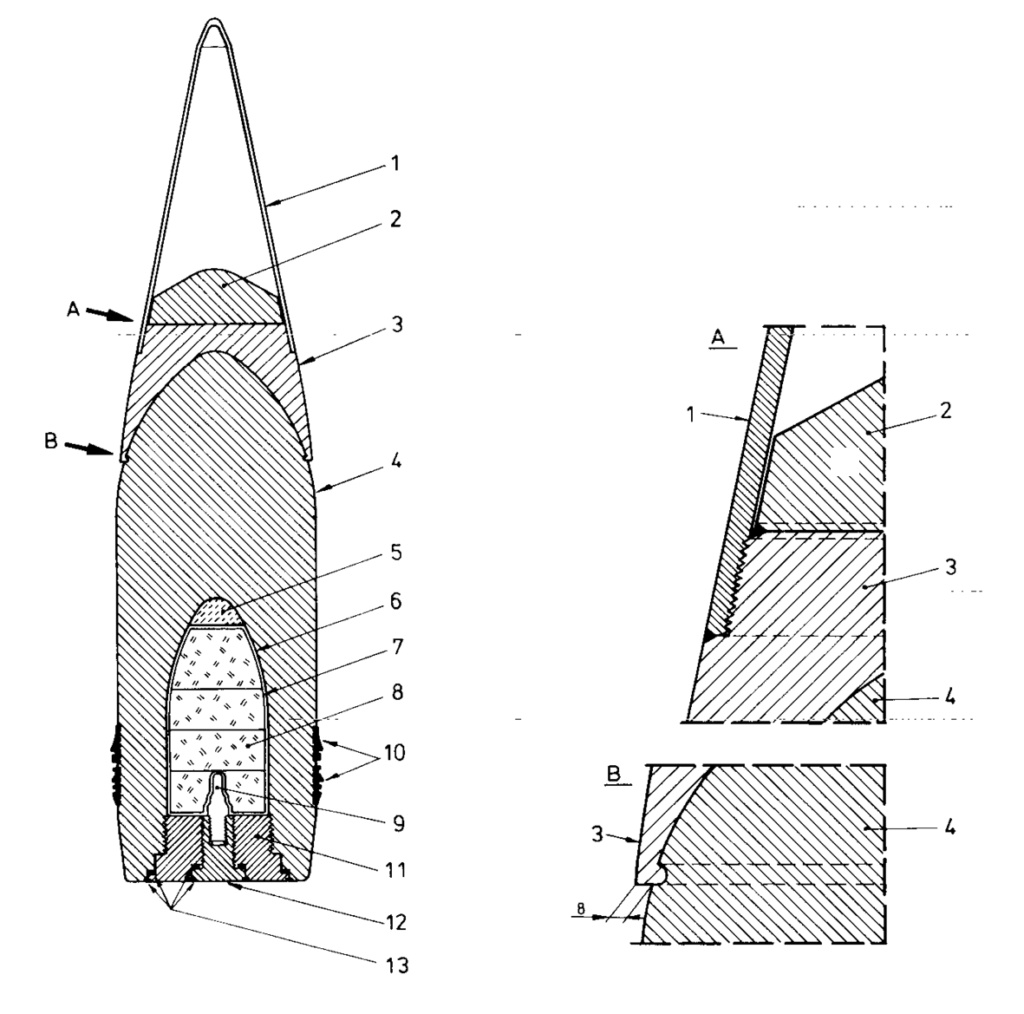

Ci-dessous, obus de rupture de 46 cm type 91 :

1) Coiffe balistique
2 + 3) Coiffe de pénétration (2 en acier doux)
4) Corps de l'obus
5+6+7, etc.) Charge explosives de rupture
9) Fusée de culot (à court délai, 0,4 seconde)

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 46t91210

Ci-après, en gris foncé, le même type d'obus de rupture, utilisé par la Kriegsmarine, mais au calibre de 28 cm (artillerie principale du Gneisenau et Scharnhorst); le profil est quasi identique, on retrouve la coiffe balistique, la coiffe de pénétration, le corps d'obus, etc...

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 German10


De manière générale, le tir de perforants navals s'effectuait à tir tendu sur une cible "verticale". Ainsi, l'artillerie principale du Yamato et du Musashi tirait à 16 843 m, sous une élévation de +10°, et à 20 000 m, sous une élévation de + 12° 34'. En tir à vue, en mer, avec télémétrie optique, 20 000 m constituaient quasiment la limite d'horizon par beau temps!

L'obus perforant ou de rupture était conçu pour percer la ceinture cuirassée de l'adversaire à hauteur de la flottaison, de manière à générer des voies d'eau. Dans un tel contexte, la dispersion de la "gerbe", deux ou  trois coups tirés en salve par la même tourelle (!),  incluait des coups "courts" et des coups "longs". On distinguait la "zone battue", 300 à 400 m autour de la cible, et la "zone dangereuse", 50-60 mètres, le "groupement" consistant à tirer au centre de la "zone battue", donc au plus près de la "zone dangereuse".

En cherchant à atteindre l'adversaire à la hauteur de la ligne de flottaison, la trajectoire finale d'un certain nombre de coups finissait "à la baille" à proximité de la coque visée. Or, sous la ligne de flottaison, l'épaisseur de la ceinture cuirassée diminue rapidement et il ne reste plus que la protection anti-torpilles...

Schéma de cuirasse des Yamato & Musashi

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Ijn_ya10

... la protection anti-torpille constituait le point faible de la cuirasse, face à des obus de rupture, qui pouvaient ainsi générer de lourds dégâts dans les fonds. D'où les travaux nippons - mais ils n'étaient pas les seuls! - pour profiler au mieux la coiffe  balistique de leurs projectiles et obtenir, ainsi, la meilleure "pénétration possible" que ce soit dans l'air ou dans l'eau (en fin de trajectoire). Sous l'eau, il faut aussi tenir compte de la compressibilité du liquide, qui peut interférer sur le bon fonctionnement de la charge de rupture.  Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Coscorro
Revenir en haut Aller en bas
Starshiy
Contre-amiral
Contre-amiral
Starshiy


Masculin
Nombre de messages : 5817
Age : 83
Ville : Moins au sud que Djebel Tarik !
Emploi : Chasseur de bêtise (Y'a du taf !)
Date d'inscription : 20/09/2006

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptySam 21 Jan 2023, 13:22

DahliaBleue a écrit:

Il est vrai qu'on peut considérer sa trajectoire finale, non pas comme balistique, mais comme celle d'une torpille.
Une sorte de (grand) précurseur de l'Asroc ou du Malafon, version antinavire ?? scratch  Subroc ?
Pour être une torpille encore eût-il fallu qu'il soit doté d'un propulseur ....
Revenir en haut Aller en bas
clausewitz
Amiral
Amiral
clausewitz


Masculin
Nombre de messages : 11761
Age : 39
Ville : Nantes
Emploi : Agent de sécurité
Date d'inscription : 22/12/2005

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptySam 21 Jan 2023, 16:30

Si vous voulez parler de protection ce serait bien de créer un nouveau sujet thumright

_________________
Combattu souvent, battu parfois, abattu jamais (Devise de François Athanase Charette de la Contrie alias "Le roi de la Vendée")
Revenir en haut Aller en bas
https://clausuchronia.wordpress.com/ En ligne
Loïc Charpentier
Capitaine de vaisseau
Capitaine de vaisseau
Loïc Charpentier


Masculin
Nombre de messages : 4496
Age : 76
Ville : Oberbronn
Emploi : retraité "actif"
Date d'inscription : 24/01/2013

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptySam 21 Jan 2023, 20:53

clausewitz a écrit:
Si vous voulez parler de protection ce serait bien de créer un nouveau sujet thumright

Ah, ce ne sont ni Alain, ni moi, qui avons commencé à dériver, dans cette discussion! Wink

Accessoirement, il est, aussi, fort logique, dans le cadre de l'intention initiale informative du forum, de se permettre d'intervenir, quand un de ces membres profère, sans le vouloir, une hypothèse erronée.

Vu la complexité extrême du sujet "Artillerie Navale", DB, un, a su formuler son hypothèse, deux, en est toute excusée, de par sa conclusion interrogative erronée! Wink

Maintenant, si tu souhaites, toi-même, initier une discussion sur le thème "artillerie-protection", nous serons, avec Alain (Starshiy), si il le souhaite, ton serviteur et quelques autres, à ton entière disposition pour le développer. Wink ... Mais je crains fort que l'aridité et l'extrême complexité du sujet ne dégoutent, rapidement et définitivement, les rares membres  de ce forum! lol!

Loin de moi, l'idée de vouloir prétendre stigmatiser le "contenu" de ce forum, que, au demeurant, j'apprécie fortement, mais, à de très rares exceptions près, que toi et moi pouvons citer, sans problème, sur les doigts d'une seule main, dès que le propos a le malheur de s'aventurer un peu trop dans le domaine "technique" sérieux et ses origines, en dehors des "emprunts" Google et Wikipédia, il n'y a plus grand monde pour intervenir! lol!

L"hypothèse émise par DB méritait une réponse ou "correction" (plus ou moins) rapide, sans pour autant devoir polluer le thème et le développement de la discussion. Au préalable, Armen 56, avait, lui-même, fort judicieusement, balancé des informations techniques (très) pointues à propos de la conception des blindages navals.

Il y a un "truc" marrant sur certains forums plus ou moins spécialisés, on y est bien souvent convié à développer à part des domaines techniques essentiels un peu trop pointus, de crainte de rebuter les nouveaux "membres"... mais, ici, çà ne risque pas d'arriver, vu que nous tournons en rond, depuis des années, avec, hélas, un effectif très réduit d'intervenants!lol!
Revenir en haut Aller en bas
ARMEN56
Quartier Maître 1ère classe
Quartier Maître 1ère classe
ARMEN56


Masculin
Nombre de messages : 450
Age : 69
Ville : LORIENT
Emploi : retraité
Date d'inscription : 04/05/2014

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptyDim 22 Jan 2023, 14:15

Sans compter qu’il s’agit d’un sujet sensible et donc limite confidentiel défense ; cf voir Ballistic protection dont ; « The details and location of any armoured or protected parts of the ship are rightly classified »
https://www.navylookout.com/hms-queen-elizabeth-built-to-survive/

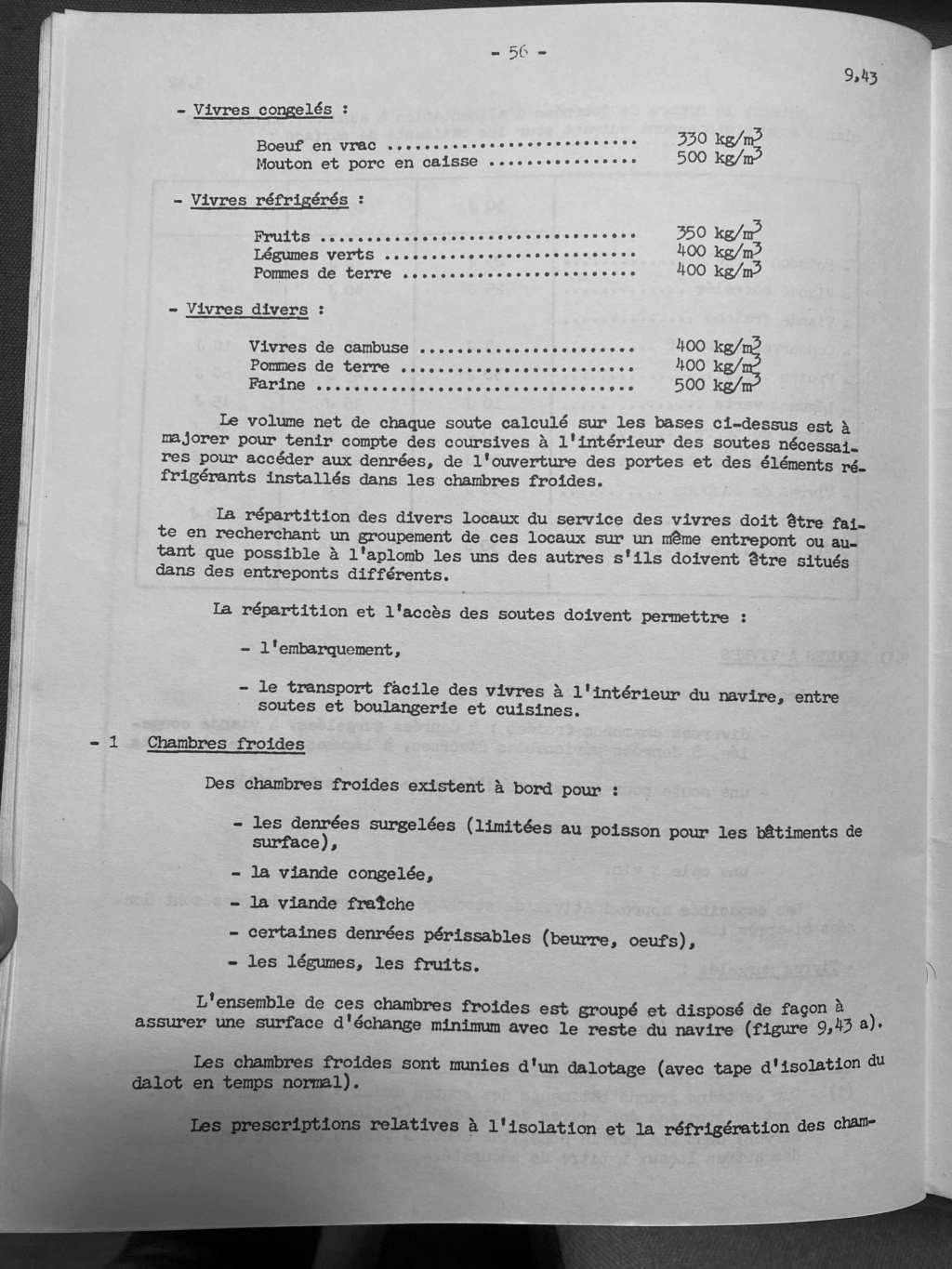

Alors pour me faire pardonner d'avoir été déviant  Boulet  Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Zinzin  lol! et donc pour revenir dans le sujet ,  ci après quelques  vues de la barcasse

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 16512410
Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 16512412
Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 16512411

Sauf astigmatisme , la lumière rasante semble pointer par endroit de la surépaisseur au dessus de la bande noire
Revenir en haut Aller en bas
valdechalvagne
Enseigne de vaisseau 1ère classe
Enseigne de vaisseau 1ère classe
valdechalvagne


Masculin
Nombre de messages : 2387
Age : 53
Ville : puget thenier
Emploi : artisant
Date d'inscription : 22/09/2012

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptyLun 23 Jan 2023, 09:37

ARMEN56 a écrit:
Sans compter qu’il s’agit d’un sujet sensible et donc limite confidentiel défense ; cf voir Ballistic protection dont ; « The details and location of any armoured or protected parts of the ship are rightly classified »
https://www.navylookout.com/hms-queen-elizabeth-built-to-survive/

Alors pour me faire pardonner d'avoir été déviant  Boulet  Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Zinzin  lol! et donc pour revenir dans le sujet ,  ci après quelques  vues de la barcasse

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 16512410
Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 16512412
Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 16512411

Sauf astigmatisme , la lumière rasante semble pointer par endroit de la surépaisseur au dessus de la bande noire


bonjour tout le monde , je m imaginer qu il aurait était doter d un bulbe plus proéminent pour la pénétration dans l eau ! Neutral
Revenir en haut Aller en bas
ARMEN56
Quartier Maître 1ère classe
Quartier Maître 1ère classe
ARMEN56


Masculin
Nombre de messages : 450
Age : 69
Ville : LORIENT
Emploi : retraité
Date d'inscription : 04/05/2014

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptyMar 24 Jan 2023, 10:07

valdechalvagne a écrit:

bonjour tout le monde , je m imaginer qu il aurait était doter d un bulbe plus proéminent pour la pénétration dans l eau ! Neutral

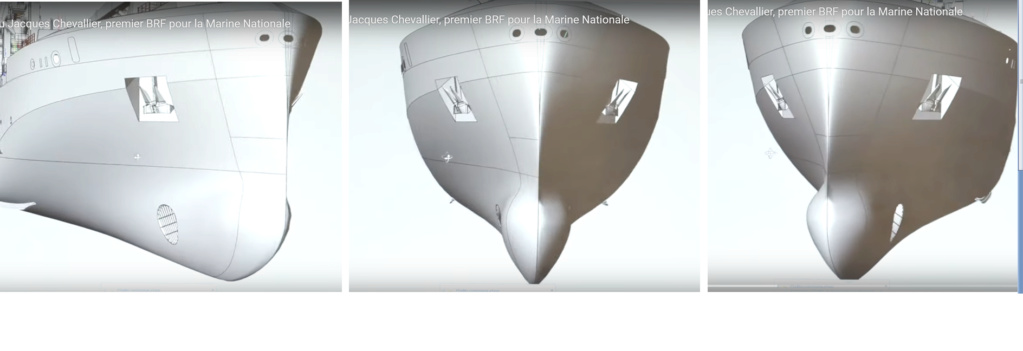

Ici la forme du bulbe « ampoulé » est ( comme il se doit)  étudiée dans l’optimisation des gains de  résistance à l’avancement et tenue à la mer.

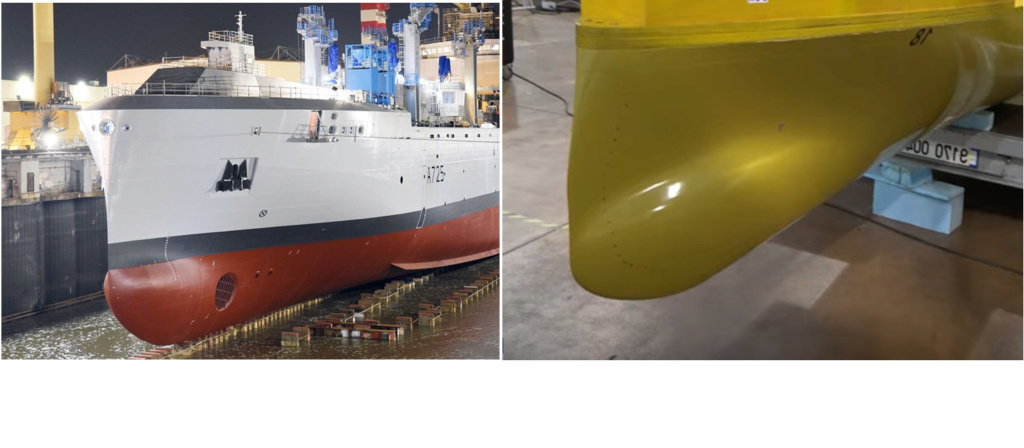

le bulbe du JChevalier étant  similaire à celui de la maquette du PANG dans une  tendance aux étraves droites ou inversée ;  atténuation du pilonnement ,  du  tangage et de la résistance de vague.

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Bulbes10
Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Bulbes11


Le nez dans la houle,  le voile au dessus du bulbe  pourrait avoir effet de plan mince atténuant les embardées lors de RAM

panoplie de bulbes

http://www.mar.ist.utl.pt/mventura/Projecto-Navios-I/EN/SD-1.5.4-Bulbous%20Bow%20Design.pdf
Revenir en haut Aller en bas
valdechalvagne
Enseigne de vaisseau 1ère classe
Enseigne de vaisseau 1ère classe
valdechalvagne


Masculin
Nombre de messages : 2387
Age : 53
Ville : puget thenier
Emploi : artisant
Date d'inscription : 22/09/2012

Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 Empty
MessageSujet: Re: Bâtiment Ravitailleur de Forces classe Jacques Chevallier   Bâtiment Ravitailleur de Forces classe Jacques Chevallier - Page 3 EmptyMar 24 Jan 2023, 16:15

merci armen ! salut study thumright
