Bonjour à tous,
Je cherche des infos pour la réalisation de ma maquette naviguante :
- quelles sont les couleurs de coque (x2) et de pont (acier blindé je suppose !?)

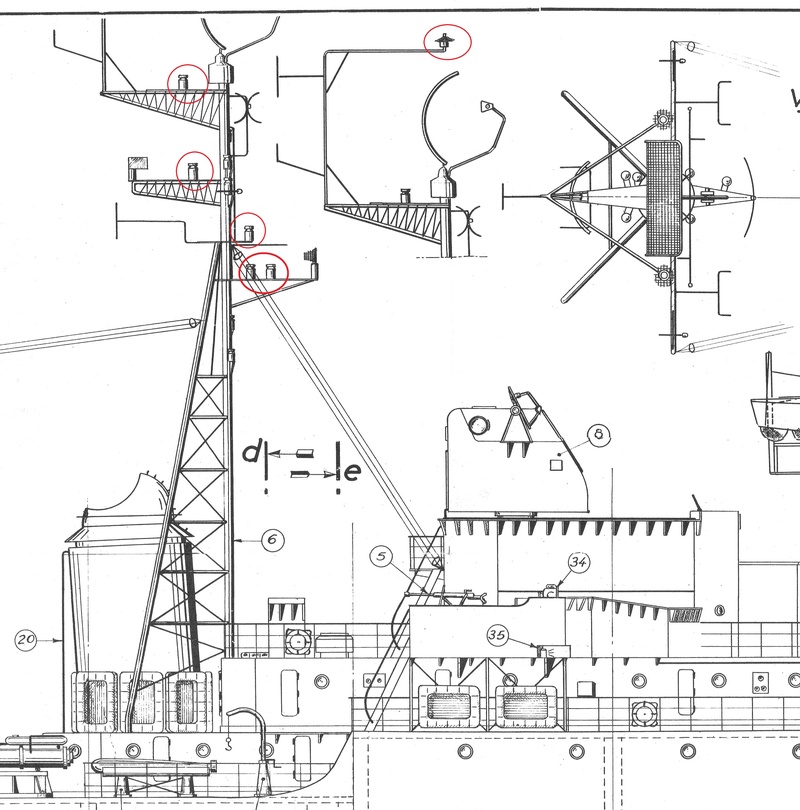

- quels sont les fonctions, définitions et mode de fonctionnement de ce que j'appelle des "feux de mâts" cerclés en rouge sur le schéma !?

Par avance merci pour votre aide.
PL
Escorteur d'escadre Surcouf Sans_t12
Revenir en haut Aller en bas
DahliaBleue
Amiral
Amiral
DahliaBleue

Féminin
Nombre de messages : 11552
Age : 38
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

Escorteur d'escadre Surcouf Empty
MessageSujet: Re: Escorteur d'escadre Surcouf   Escorteur d'escadre Surcouf EmptyMar 04 Avr 2017, 10:13

PL59 a écrit:
[…] pour la réalisation de ma maquette navigante :
- quelles sont les couleurs de coque (x2) et de pont (acier blindé je suppose !?)[…]
Gris clair (brillant) pour la coque ; gris pont (plus foncé, mais brillant aussi) pour les ponts.
Citation :
[…]- quels sont les fonctions, définitions et mode de fonctionnement de ce que j'appelle des "feux de mâts" cerclés en rouge sur le schéma !? […] Escorteur d'escadre Surcouf Sans_t12
Ce sont des antennes radio (UHF, VHF…), ou des interrogateurs/répondeurs IFF, ou des antennes gonio.
Les implantations de ces antennes sont partiellement fantaisistes.


Dernière édition par DahliaBleue le Mar 04 Avr 2017, 15:46, édité 2 fois
