Dessins en 3D

Nous ne perdons pas patience; mais nous sommes impatients! nuances.

Alain

Pierre47 a écrit:

[…]Tout ceci prend […] beaucoup de temps, au détriment de l’avancement de la modélisation.
Mais […] je veux posséder l'ensemble des informations pour pouvoir continuer mon travail sans regrets.
Voila pour l'instant, ne perdez pas patience […]

Non, promis, nous ne perdrons pas patience !

En revanche (avec un retard inexcusable  ) voici quand même un gâteau d'anniversaire, en espérant qu'il soit encore frais :

Bonjour DahliaBleue

Enfin quelqu'un(e) qui a pensé à moi !
Excuses acceptées, pour les autres, "tous fusillés au petit matin avec balles rouillées pour attraper tétanos !"



En fait, je ne suis pas si susceptible ...



l'anniversaire ?
quand on reverra le Joffre; pas avant !
bon, je vais faire une exception
BON ANNIVERSAIRE !
je crie pour pour m'excuser.

Encore un qui vient de sauver sa tête ... !!!



Bonjour à tous.

Conscient que l'attente puisse être pénible, voici un détail de la coque du Joffre.
Les éléments de fonderie en 2 parties de la proue.

Partie inférieure:
" />

Partie médiane:
" />

L'ensemble avec les 2 écubiers centraux:
" />

Conformément aux plans originaux, bien entendu ...

D'autre part,

voici les plaques de cuirasse avec le détail du recouvrement, selon le plan, comme toujours ...

" />

A bientôt,
cordialement,
Pierre

Pierre47 a écrit:

[…] Les éléments de fonderie en 2 parties de la proue.
[…] Partie médiane : L'ensemble avec les 2 écubiers centraux :[…] Conformément aux plans originaux, bien entendu…

… cela va de soi !   Et sans avoir omis le faux brion à la base de l'étrave ! Splendide !

Bien vu pour le faux brion DahliaBleue, cependant celui-ci n'est qu'une ébauche.
En effet (mais jusqu'à présent j'étais le seul à le savoir !) il manque de l'épaisseur dans la partie supérieure.
Toujours cette manie de la précision, cela devient pénible, même pour moi ... !!

" />

Pierre47 a écrit:

[…] il manque de l'épaisseur dans la partie supérieure.
Toujours cette manie de la précision, cela devient pénible, même pour moi ... !![…]

  Ce défaut provient-il des plans d'origine, ou bien de leur application en 3D ?

Tout est conforme aux plans.
Pour faire simple, dans le prolongement du fond de quille la partie supérieure est plus épaisse, probablement pour donner plus résistance à la pièce.
Il est également possible que cette partie soit solidaire de la pièce moulée.

Cordialement,
Pierre

Une réalisation de mon ami Yannick le BRIS de Net-Marine :


https://youtu.be/AhnKPEA0ivg

Bonsoir Patrick

Une très belle modélisation, dynamique, de la Jeanne qui vaut le coup d'œil.
Bravo


Bonjour à tous.

Après la proue, je me suis attaqué à la quille avec tous les composants.
J'ai nommé: l'étambot, le galbord et les différentes pièces de fonderie.
Voici en tout premier l'étambot, superbe pièce qui m'a demandé plus d'une semaine de travail (pas h24 quand même !).

" />

" />

" />

La même pièces avec la safran et la mèche (en transparence) :

" />

Avec les tôles de galbord AV & AR :

" />

Il avance ce Joffre, cela va être magnifique, le lancement est prévu pour quand?

Bonjour Alain

A la vitesse actuelle, je dirais que cela prendra plus de temps que la construction normale !
J'avais pensé qu'une fois la coque terminé, je passerais à l'intérieur mais je me suis pris au jeu du détail...
D'autant qu'avec le plan du bordé cela semblait faisable, alors ... Pourquoi pas ?

Donc,

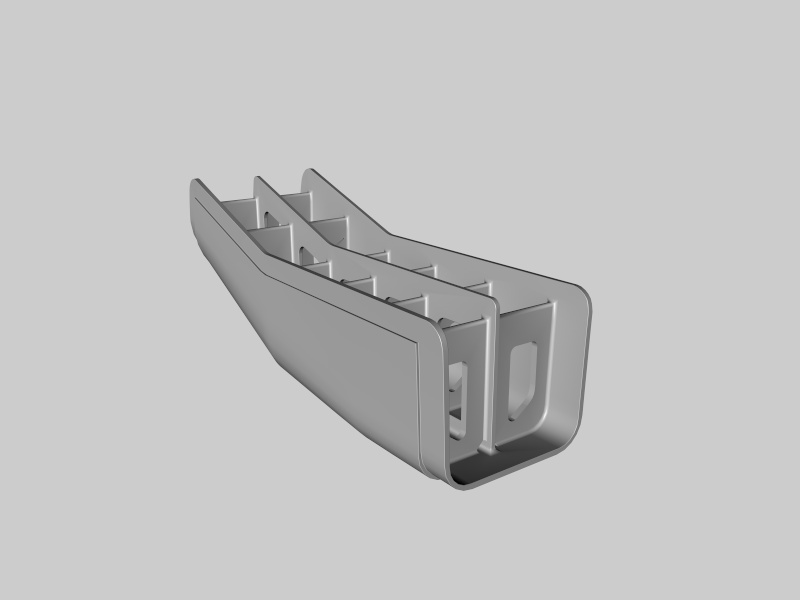

Après l'étambot, voici la pièce de liaison entre les parties rectiligne et cintrée du galbord :

" />

" />

" />

Maintenant, la pièce qui supporte les chaises des lignes d'arbres :

" />

" />

Les tôles du galbord extérieur :

" />

Détail :

" />



C'est super , les pièces sont d'un réalisme à couper le soufle



Maintenant l'étrave avec le faux brion modifié :

" />

Pour terminer, l'ensemble avec la coque en transparence :

" />

Bonjour à tous.

J'ai terminé la quille par le galbord intérieur.
Je me suis attaqué au bordé hier !
Sacré boulot ...
