Missiles américains

Le terrier était un missile supersonique à deux étages et à décollage vertical de la marine.
Il faisait 27 pieds de long, 12 pouces de diamètre et pesait 3.000 livres.
Il avait un range de 15 milles et un plafond de fonctionnement de 10 milles.
L’USS Belknap était l'un des derniers bateaux dans la marine à porter le SM-1 (terrier).


Spécification :

Longueur : (incl. booster)8.25 m; rim2 D/F 8.0 m
Empennage booster:1.20 m; rim-2 D/F 0.61 m
empennage :1.03 m; rim-2 D/F 1.07 m
Diametre :0.34 m
Poids : (w/o booster) 480 kg; booster: 584 kg => rim-2 D/F 535 kg; booster: 825 kg
Vitesse : 1.8Mach; rim-2D/F 3.0Mach
Altitude :12200 m; rim-2 D/F 24400 m
Range :19 km; rim-2D: 37 km; rim-2F: 75 km
Propulsion : Solid-fueled rocket booster
Solid-fueled rocket sustainer
Ogive : 100 kg controlled-fragmentation; rim-2D (possibilité): W-45-0 nucleaire (1 kT)

Le Talos était un programme de la marine. Il était le principal missile Air-Air mais a pu être employé efficacement contre des bateaux et des cibles côtières.
Il a été équipé d'un propulseur qui était mis à feu durant quelques secondes et ensuite une statofusée en tant que moteur.
Le Talos a une portée au delà de 65 milles et a pu atteindre des altitudes extrêmement élevées. Il pouvait porter une ogive conventionnelle ou nucléaire. Le missile était de 30 pieds de long, de 30 pouces de diamètre et pesait 3.000 livres --- 7.000 livres avec le propulseur.

La première mise à feu à White Sands avait lieu en 1951.
La première mise à feu de Talos en mer a eu lieu en fév. 1959 sur l'USS Galveston.

Spécification :

Longueur : (w/o booster) 6.40 m; booster: 3.35 m
Empenage :2.80 m
Finspan :2.05 m
Diametre :0.71 m; booster: 0.76 m
Poids :[/b](w/o booster)1540 kg; booster: 1990 kg
[i]Vitesse : 2.5Mach
Altitude :24400 m
Range :185 km; RIM-8A: 92 km
Propulsion : MK 11 solid-fueled rocket booster
Bendix ramjet sustainer
Ogive :136 kg HE ou W-30 nucleaire (2 - 5 kT)

Le Tartar était un missile supersonique conçu pour être basé sur les destroyers de la marine. Il faisait 15 pieds de long, 12 pouces de diamètre et pesait 1.200 livres. Le Tatar a un range de 10 milles.

Spécification :

Longueur : 4.72 m; RIM-24A: 4.60 m
Empenage :0.61 m
Empenage arrière :1.07 m
Diametre :0.34 m
Poids :590 kg; RIM-24A: 580 kg
Vitesse : 1.8 mach
Altitude :20000 m; RIM-24A: 15000 m
Range :30 km; RIM-24A: 14 km
Propulsion :MK 27 solid-fueled dual-thrust (boost/sustain) rocket motor
Ogive : 60 kg

Au début des années 60, la marine des USA a projeté de déployer un système de missile de défense à courte portée [BPDMS]. Il aurait été beaucoup plus petit que la défense de missile. Au commencement le missile SeaMauler RIM-46 devait être employé pour le BPDMS, mais celui-ci a été décommandé en 1964.

Le BPDMS : systeme de lancement basé sur la version terre du MAULER.

Spécification :
Longueur :1.83 m
Envergure :33 cm
Diametre :12.7 cm
Poids :54.5 kg
Vitesse :1000 m/s
Altitude :6000 m
Range :8 km
Propulsion :Lockheed solid-fueled rocket motor
Ogive :8.6 kg fragmentation

Le missile de défense de flotte du type Typhon de la marine, employait le radar de pistage AN/SPG-59.
Le SAM-N-8 à longue portée Typhon LR était prevus pour remplacer le Talos, mais le missile a été conçu pour être de la taille d’un terrier.
Ce missile était d’une longueur de 46 pieds avec le propulseur et pesait environ 20.000 livres lors du lancement.
Il avait une portée de 200 milles. Il employait un propulseur et un groupe moteur statoréacteur.
En décembre 1963 le programme Typhon a été décommandé.


Typhon, dans la mythologie Grecque, le fils de Tartarus et de Gaea, était un géant qui a osé faire la guerre dans le paradis des dieux. Pour cette offense, Jupiter fâché l'a lancé sur la terre et l'a enterré sous le volcan Etna.

Spécification :

Longueur (w/o booster) : 4.70 m; booster: 3.70 m
Envergure : 1.02 m; booster: 1.57 m
Diametre : 0.41 m; booster: 0.47 m
Poids (w/o booster) : 77 kg; booster: 870 kg
Vitesse : 4.0 Mach
Altitude : 29000 m
Range : 370 km
Propulsion : Solid-fueled rocket booster
Bendix ramjet sustainer
Tête : 68 kg HE warhead ou W-60 nucleaire

Ton image n'a pas marché...

c'tes sur le site qu'elle foire



celui ou je les ai vue du moins

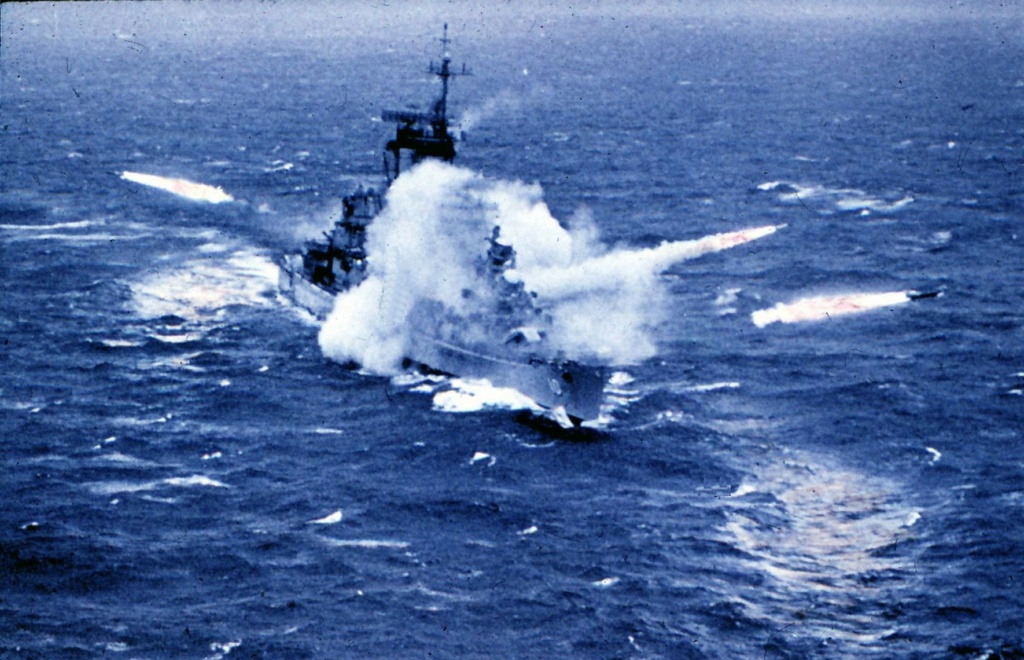

30 janvier 1963, le CG-10 Albany lance en même temps deux missiles RIM-8 Talos et un RIM-24 Tartar


On note bien la différence avec les lancements des SM-2 et autres aujourd'hui où ces missiles partent à la verticale pour atteindre au plus vite les couches les moins denses de l'atmosphère et obtenir ainsi une plus grande portée
A+

Bientôt 50 ans, mais à part les sous marins, tous les lanceurs de surface étaient proches de l'horizontale juste inclinés il me semble du moins ?
Merci pour ce lancement ... multiple !

JJMM a écrit:

Bientôt 50 ans, mais à part les sous marins, tous les lanceurs de surface étaient proches de l'horizontale juste inclinés il me semble du moins ?
Merci pour ce lancement ... multiple !

Exact, mais la résistance de l'air à basse altitude affectait beaucoup leur portée. Pour ce qui est du Tartar (missile du milieu), je n'en ai vu qu'un partir ainsi, c'était lors d'un tir d'exercice anti-surface

Citation :

30 janvier 1963, le CG-10 Albany lance en même temps deux missiles RIM-8 Talos et un RIM-24 Tartar
On note bien la différence avec les lancements des SM-2 et autres aujourd'hui où ces missiles partent à la verticale pour atteindre au plus vite les couches les moins denses de l'atmosphère et obtenir ainsi une plus grande portée […]

N'y aurait-il pas aussi un gain de temps, en économisant le chargement et le pointage de la rampe ?

Maintenant, pour un engagement à courte portée, le pointage ne pouvait-il pas, aussi, réduire le temps de parcours du missile en raccourcissant (un peu) sa trajectoire (tir quasi tendu).

DahliaBleue a écrit:

Maintenant, pour un engagement à courte portée, le pointage ne pouvait-il pas, aussi, réduire le temps de parcours du missile en raccourcissant (un peu) sa trajectoire (tir quasi tendu).

Le problème de la rampe c'est avant pour ces systèmes une question d'énergie électrique disponible. Sur T47, il était possible de tout faire disjoncter simplement en lançant la rampe.. si les dispositions électriques n'étaient pas prises en amont.
Ces missiles sont conçus pour de la défense de zone, pas de la défense ponctuelle. D'où les profils de vol
A+

Salut le monde,

j'ai trouvé cette illustration, que je trouve très explicite, et je me suis dis qu'elle pourrait être appréciée ici.


Missile Guidance Methods
Figure 1, The Story of AEGIS, NAVAL ENGINEERS JOURNAL 2009
