Type 055 - Destroyer

Début de construction (??) du 1er destroyer de Type 055, au chantier naval Changxing Jiangnan de Shanghai. Type 055 est le destroyer chinois de nouvelle génération qui déplace à plus de 12 000t.



Henri K.

D'après un internaute qui travaille au chantier naval Changxing Jiangnan de Shanghai, le Commandant en chef de la marine chinoise va assister à la signature du début de la construction de Type 055 à Shanghai, le contrat pour le chantier naval de Dalian sera également signé en même temps.

Pas plus de détail. Cela signifie néanmoins qu'il y aura au moins 2 exemplaires, un à Shanghai et l'autre à Dalian.

Une image d'amateur de Type 055



Henri K.

Google Earth a mis à jour les images de satellite à Wuhan, qui datent du 8 Janvier 2015. On voit encore du changement dans la base de simulation électromagnétique de l'Institut 701, où se trouve la maquette du porte-avions de Type 001 et du destroyer de Type 055.

Spoiler:

J'ai commenté dans l'image en bas. Vers le Nord de la maquette du porte-avions, une nouvelle fondation semble être en construction, sa superficie est au moins également à celle de la maquette de Type 001. On ignore encore ce que c'est.

Spoiler:

Un zoom sur la maquette de Type 055

Spoiler:

La fonction de mesure de Google Earth donne une longueur de 143m entre la position A où se trouve le canon principal H/PJ-38 et l’extrémité du pont d'hélicoptère. La réelle longueur de Type 055 devrait être supérieure à 143m.

Spoiler:

En utilisant justement le canon H/PJ-38 comme repère et référence, on peut facilement comparer la taille entre un destroyer de Type 052D et un Type 055. Le déplacement de Type 052D est d'environ 6 000t, le Type 055 quant à lui déplace 2 fois plus. On estime également grâce à l'image que le Type 055 disposerait 112 cellules de VLS, contre 64 pour le Type 052D.

Spoiler:

Henri K.

Henri K. a écrit:

J'ai commenté dans l'image en bas. Vers le Nord de la maquette du porte-avions, une nouvelle fondation semble être en construction, sa superficie est au moins également à celle de la maquette de Type 001. On ignore encore ce que c'est

Les chinois sont en train de construire une nouvelle maquette de porte-avions à l'échelle 1/1
Probablement le futur projet 001A ou 002 ?
Faut attendre quelques mois le temps que les superstructures apparaissent pour être surs

Perso, j'aurai plutôt rasé la maquette 1/1 du type 001 et reconstruit le 001A ou 002 dessus, mais bon, je suis pas décideur Tinois

Henri K. a écrit:

En utilisant justement le canon H/PJ-38 comme repère et référence, on peut facilement comparer la taille entre un destroyer de Type 052D et un Type 055. Le déplacement de Type 052D est d'environ 6 000t, le Type 055 quant à lui déplace 2 fois plus. On estime également grâce à l'image que le Type 055 disposerait 112 cellules de VLS, contre 64 pour le Type 052D.

Ta tentative de comparaison est intéressante, par contre j'ai l’impression que la plate-forme arrière pour hélico serait plus petite sur les 055 que sur les 052D
est-ce un effet d'optique ?
Très étrange (avec la tendance à venir d'utiliser massivement les drones & so, j'aurai plutôt cru que les chinois agrandiraient la plate-forme arrière )

Une émission TV qui parle de Type 055

http://www.docuchina.tv/live/index.php?215-1423047600

Henri, si tu as le temps de regarder et nous dire de quoi ça parle exactement...

xav a écrit:

Une émission TV qui parle de Type 055

http://www.docuchina.tv/live/index.php?215-1423047600

Henri, si tu as le temps de regarder et nous dire de quoi ça parle exactement...

Rien de bien particulier, les 2 invités ne sont même pas de la marine. Juste un résumé des informations connues à ce jour, que j'ai déjà posté ici, et quelques extrapolations.

Sinon, un peu plus de sérieux, le 1er bâtiment construit au chantier naval Changxing Jiangnan sera livré à la marine vers 2017, celui construit à Dalian en 2019.

Le canon électromagnétique pourrait équiper le variant de Type 055, le développement est dans un état avancé.

Henri K.

Ce qui pourrait être le futur destroyer de Type 055...

Spoiler:

Henri K.

Henri K. a écrit:

Ce qui pourrait être le futur destroyer de Type 055...

Spoiler:

Henri K.

Bonjour Henri, s'agit-il d'un spotteur français , car on distingue nettement le drapeau tricolore sur le tribord du mat avant ?!?https://2img.net/i/fa/i/smiles/icon_salut.gif!

vallerustie a écrit:

Bonjour Henri, s'agit-il d'un spotteur fran�ais , car on distingue nettement le drapeau tricolore sur le tribord du mat avant ?!?https://2img.net/i/fa/i/smiles/icon_salut.gif!

Il pourrait tout simplement s'agir du pavillon tango.

Henri K.

Henri K. a écrit:

vallerustie a écrit:

on distingue nettement le drapeau tricolore sur le tribord du mat avant ?!?

Il pourrait tout simplement s'agir du pavillon tango.

Ça aurait pu être le cas (le pavillon "Tango"), si du guindant au battant, on avait eu rouge-blanc-bleu... Mais ici, c'est bien l'inverse.

Ce bâtiment aurait-il fait une escale en terre française ? (Nouvelle-Calédonie, par exemple ?). Ou plutôt, cette image aurait-elle été inspirée par celle d'une escale de cet acabit ?

Sachant que, contrairement aux usages navals en vigueur (en principe admis dans le monde entier) les bâtiments de la marine chinoise arborent systématiquement (à l'instar des navires civils) le pavillon (dit de courtoisie) de l'Etat visité ; avec exigence de réciprocité, évidemment... "Systématiquement", c'est-à-dire, même si ce n'est pas avec le petit ou le grand pavois...

Voir dans le spoiler quelques exemples récents...

Spoiler:

À vrai dire, on a eu récemment un autre exemple de ce type d'anomalie pour notre Alizé franchissant les détroits turcs avec le pavillon turc dans la mâture... mais il se peut que ce bâtiment/navire, bien que mis en œuvre par la marine, ait un statut de navire civil...
Car la Turquie n'est pas classée dans ce type de pays (genre "en voie de développement") à la susceptibilité à fleur de peau.

Ça se précise...

Spoiler:

Spoiler:

Henri K.

Il y a des nouveautés sur les plateformes de simulation de compatibilité électromagnétique au sol à Wuhan.

Les travaux d'infrastructure sur la plateforme du futur croiseur Type 055 vont bientôt terminer, il reste encore l'installation des équipements électroniques. Cette classe de navire de première ligne qui se déplace à 12 000t PC, dont la construction du 1er exemplaire a commencé en Décembre 2014 au chantier naval Changxing Jiangnan à Shanghai, va continuer à s'équiper de 4 APAR à bande S ou C, développé depuis le Type 346A sur les Type 052D, mais aussi des APAR en bande X sur le mât principal. On connait encore peu sur son armement, de ce qu'on voit, il y aura au moins le canon H/PJ-38 de calibre 130mm, plus d'une centaine de cellule VLS, un CIWS canon à la proue comme H/PJ-11 et un CIWS missile HQ-10 à la poupe.

Spoiler:

Spoiler:

Spoiler:

Spoiler:

Henri K.

Just un article comme un autre, pas forcément une référence en soi...

China's Testing Asia's Largest Warship

Citation :

Zachary Keck
June 4, 2015

China is getting prepared to test what Asia’s largest surface warship since World War II, new satellite data reveals.

On Thursday, Popular Science’s terrific Eastern Arsenal blog reports, citing new satellite images, that China’s “Type 055 cruiser test rig in Wuhan is well on its way to opening for business.”

Photos of the test rig first appeared on Chinese internet in April of last year. January 2015 images showed the rig nearing completion. According to Jeffrey Lin and P.W. Singer, who together author the Eastern Arsenal blog, the Type 055 rig is “a rough approximation of the actual cruiser, with enough physical similarity to help training crew for procedures like helicopter landings and layout familiarization.”

They also note that the rig has been equipped with electronics and sensors, to help Chinese sailors to familiarize themselves with those aspects of the ship.

Lin and Singer go on to note that, based on the size of the rig, Type 055 cruisers will have a length of 160-180 meters, a width of 21-23 meters, and displace between 12,000-14,000 tons. At that displacement, the Type 055 cruisers will be the largest surface warship built in Asia since Imperial Japan produced Tone-class heavy cruisers during the Second World War.

Regarding its mission, Lin and Singer note that “the Type 055 cruiser is expected to command Chinese taskforces, act as the center of fleet air defenses against enemy air attacks, escort carrier groups and launch barrages of land attack and anti-ship missiles to project Chinese airpower.”

For these purposes, the Type 055 cruiser will have a helicopter pad and an incredible 112-128 vertical launch systems (VLS) cells for missiles. By way of comparison, the U.S. Navy’s Ticonderoga-class Aegis Cruisers have about 122 VLS cells.

The Type 055 cruiser’s VLS cells could be loaded with a variety of Chinese missiles, including the new YJ-18 anti-ship missile, HQ-9 long range surface to air missile, and the CJ-1000 land attack cruise missile. This would allow the cruiser to perform a diverse array of missions, from projecting power on land to protecting an aircraft carrier to waging naval warfare.

Previously, Chinese media outlets have said that the Type 055 will displace 12,000 tons and carry 128 missiles. They have also said that it could eventually carry laser weapons.

The Type 055 cruiser will also be a force multiplier for the rest of China’s carrier strike groups, thanks to the electronics support measures (ESM) mast that forms the highest point on the ship.

As Lin and Singer explain: “ESM is the practice of collecting, processing and analyzing electronic activity by the enemy, in order to improve the performance of one's electronics, and to calibrate electronic warfare systems.”

Sitting atop the integrated mass of the ship, the ESM will boast three radar arrays. The specific radar systems are unknown at this time, but Lin and Singer suggest that they will be used for “fire control for surface to air missiles (SAMs), navigation and identification friend or foe (IFF) transmitter.”

Building a large-scale mockup to test a new ship before actual production begins is common practice for modern naval ship-building. The United States, for example, took this approach for both its Aegis and Zumwalt-class cruisers and destroyers.

The rationale, as Lin and Singer have previously explained: “is that they [test rigs] provide a cheaper and less risky alternative to rushing directly into ship construction; it is far easier to measure, modify and fine tune a land based system as opposed to a seagoing prototype hull.”

AMI International, an American-based consulting firm, has previously said that China will ultimately build around six Type 055 cruisers to go along with six 052C destroyers and eight 052D destroyers, all of which will be crucial parts of China’s Carrier Strike Groups and other naval units.

Zachary Keck is managing editor of The National Interest. You can find him on Twitter: @ZacharyKeck.

Image: Flickr/Steve Webel

Henri K.

Je cherche le média, à priori non chinois, qui a sorti ce schéma. D'avance merci.

Spoiler:

Henri K.

Henri K. a écrit:

Je cherche le média, à priori non chinois, qui a sorti ce schéma. D'avance merci

Ce n'est pas un média,
C'est très certainement l’œuvre d'un Shiplover, c'est du Fan-Art...
Le dessin est influencé par le style "Shipbucket" mais n'en respecte pas les règles de dessins (il doit aussi être influencé par d'autres vues "Fan-Art" du type 055 trouvable sur internet ainsi que par des dessins du type 052D....)

Quand à la coupe interne du navire, rien d'officiel, cela doit être les "supputations" du gars
(même si je trouve qu'il ne s'en sort pas trop mal )

?

Mes sources indiquent un déplacement standard de 12 000t...

Henri K.

Henri K. a écrit:

Mes sources indiquent un déplacement standard de 12 000t […]

Outch ! Digne d'un croiseur lourd (de l'ancien temps)

Le nombre de destroyer de Type 055 commandé dans le premier lot est de 4, la construction est en cours au chantier naval Changxing Jiangnan de Shanghai.

Une vue d'artiste non officielle de Type 055

Spoiler:

Henri K.

Henri K. a écrit:

Le nombre de destroyer de Type 055 commandé dans le premier lot est de 4, la construction est en cours au chantier naval Changxing Jiangnan de Shanghai. [...] Une vue d'artiste non officielle de Type 055 [...]

J'aime bien le réalisme des dessins, poussé jusqu'à représenter le gaufrage de la coque et des superstructures !!

Quelques vues de satellite sur la plateforme de simulation électromagnétique de Type 055 à Wuhan :

Spoiler:

Spoiler:

Spoiler:

Spoiler:

Spoiler:

Une vue de comparaison par rapport à un destroyer de Type 052D, en utilisant l'objet de référence (approximatif) le canon H/PJ-38.

Spoiler:

Le constat est que le Type 055, qui devrait déplacer à 12 000t standard, est nettement plus grand que le Type 052D de classe 6 000t.

Toujours de manière très approximativement, vu la qualité des images, et comme on aime toujours compter le nombre de silos VLS alors qu'il y a bien d'autres choses pour déterminer la "puissance" d'un navire de guerre, le Type 055 pourrait embarquer entre (6 + 4) x 8 = 80 à (9 + 6) x 8 = 120 silos de VLS.

Et bien sûr, heureusement on est suffisamment intelligent pour ne pas nous arrêter uniquement à compter les silos... ou pas.

Henri K.

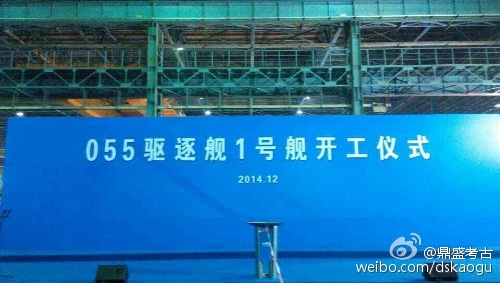

Comment se fait il que rien n'a encore fuité (je parle de photo) du 1er de série (à par la bache bleue annonçant la cérémonie) ? Un bâtiment aussi gros (si on en crois les prédictions) pourra pas rester caché encore bien longtemps...

xav a écrit:

Comment se fait il que rien n'a encore fuité (je parle de photo) du 1er de série (à par la bache bleue annonçant la cérémonie) ? Un bâtiment aussi gros (si on en crois les prédictions) pourra pas rester caché encore bien longtemps...

Si l'on croit à la bâche, c'est la découpe de toile en Décembre 2014.

La construction d'un Type 052C met 19 mois pour la découpe de toile et la construction des modules, au chantier naval Changxing Jiangnan. Ici on parle d'un bâtiment environ 2 fois plus grand.

Henri K.

Henri K. a écrit:

Si l'on croit à la bâche, c'est la découpe de toile en Décembre 2014.

La construction d'un Type 052C met 19 mois pour la découpe de toile et la construction des modules, au chantier naval Changxing Jiangnan. Ici on parle d'un bâtiment environ 2 fois plus grand.

Donc on ne devrait pas tarder à voire des photos de blocs/modules ?

xav a écrit:

Donc on ne devrait pas tarder à voire des photos de blocs/modules ?

La période de découpe et de construction des modules est de :

Type 052C = 19 mois | 6 000t

Type 055 = xx mois (On n'est qu'au 8ème mois) | 12 000t

Peut-être vers la fin d'année, et encore...
