75 mm Mle 1897 sur affût marine Empty
MessageSujet: 75 mm Mle 1897 sur affût marine   75 mm Mle 1897 sur affût marine EmptyVen 16 Sep 2011, 17:34

Bonjour à tous,

Après un long silence, je fais appel à tous pour trouver des photos/plans du 75 Mle 1897 sur affût marine.
Le but ?, le modéliser en 3D pour l'intégrer sur le navire que je suis en train de dessiner, soit la série Chasseur de sous-marins de 150 tW de la tranche 1930.
Voici son état d'avancement :

75 mm Mle 1897 sur affût marine 75_mod15
Revenir en haut Aller en bas
DahliaBleue
Amiral
Amiral
DahliaBleue


Féminin
Nombre de messages : 12880
Age : 42
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

75 mm Mle 1897 sur affût marine Empty
MessageSujet: Chasseurs et canonnières   75 mm Mle 1897 sur affût marine EmptyVen 16 Sep 2011, 17:49

Pierre47 a écrit:
[…] photos/plans du 75 Mle 1897 sur affût marine.
[…] modéliser en 3D pour l'intégrer sur le navire que je suis en train de dessiner, soit la série Chasseur de sous-marins de 150 tW de la tranche 1930.
Voici son état d'avancement :[…]
Ce sujet me fait découvrir que je n'avais jamais (jusquà présent…) porté attention au calibre des canons portés par ces bâtiments.

Apparemment, ce type d'artillerie a été d'abord monté sur les canonnières Avalanche et Cdt Bourdais, vers 1920. Voire sur le Balny et le Doudart de Lagrée de la même époque, ou même un peu avant…

Revenir en haut Aller en bas
Invité
Invité




75 mm Mle 1897 sur affût marine Empty
MessageSujet: Re: 75 mm Mle 1897 sur affût marine   75 mm Mle 1897 sur affût marine EmptyVen 16 Sep 2011, 18:12

En fait ce calibre a été utilisé sur beaucoup de bâtiments "annexes": Chasseurs, Avisos, chalutiers etc..., mais l'armement de l'époque n'était pas un modèle de standardisation et notamment ce calibre a eu au moins 2 types de support marine (France) soit:
75 mm Mle 1897 sur affût marine Cane_a10

et

75 mm Mle 1897 sur affût marine Cane_p10

le profil sur les plans du CAA étant:

75 mm Mle 1897 sur affût marine Ensemb10
Revenir en haut Aller en bas
warburton
Amiral
Amiral
warburton


Masculin
Nombre de messages : 12171
Age : 77
Ville : bretagne
Emploi : antimythes
Date d'inscription : 05/03/2011

75 mm Mle 1897 sur affût marine Empty
MessageSujet: Re: 75 mm Mle 1897 sur affût marine   75 mm Mle 1897 sur affût marine EmptyVen 28 Oct 2011, 13:25

tout ce que j'ai pu trouver pour l'instant:

https://2img.net/r/hpimg6/pics/245115Numeriser0001.jpgC 112 - Chasseur de sous-marins - marine - Forum Pages d'Histoire ...

www.archeosousmarine.netPonant : CHASSEUR 9


Revenir en haut Aller en bas
Invité
Invité




75 mm Mle 1897 sur affût marine Empty
MessageSujet: Re: 75 mm Mle 1897 sur affût marine   75 mm Mle 1897 sur affût marine EmptyVen 28 Oct 2011, 15:19

Pourriez vous vérifier car aucun des liens ne fonctionne ?

Cordialement,
Pierre
Revenir en haut Aller en bas
warburton
Amiral
Amiral
warburton


Masculin
Nombre de messages : 12171
Age : 77
Ville : bretagne
Emploi : antimythes
Date d'inscription : 05/03/2011

75 mm Mle 1897 sur affût marine Empty
MessageSujet: Re: 75 mm Mle 1897 sur affût marine   75 mm Mle 1897 sur affût marine EmptyVen 28 Oct 2011, 16:34

bonsoir
c'est tout moi, ça !
désolé, je rencontre toujours des problèmes avec les liens. j'essaie encore une fois.

Ponant : CHASSEUR 9
www.archeosousmarine.net/bdd/fichetech.php?id=8479

C 112 - Chasseur de sous-marins - marine - Forum Pages d'Histoire ...
www.pages14-18.mesdiscussions.net/.../112-chasseur-marins-sujet_1952_1...

1 MAA 280 FR
www.festungstnazaire.bravehost.com/UNITS/1MAA280.htm

j'ai testé; ici, cela fonctionne pour les 1 et 3. rien à faire pour le 2 …
mais tapant: "Chasseur 112" sur gogole, on trouve.
p.s.
gag ! en rajoutant "www." devant le titre, le 2 devient possible.
j'espère que…
j'ai vérifié; nouvel échec (avec le 2). je ne comprends pas.
Revenir en haut Aller en bas
Invité
Invité




75 mm Mle 1897 sur affût marine Empty
MessageSujet: Re: 75 mm Mle 1897 sur affût marine   75 mm Mle 1897 sur affût marine EmptyVen 28 Oct 2011, 21:30

Bonsoir,

Merci pour ces liens. Il est possible que j'ai récupéré les images sur le forum 14-18 car j'y suis aussi.

Je viens d'acheter un livre sur "Les canonnières de Chine 1900-1945" par le CA Bernard Estival, où figure une image de détail intéressante.
Avec ce que j'ai pu obtenir à droite à gauche, je devrais pouvoir continuer mon canon.

Pour l'instant je travaille sur la coque du Joffre. C'est aussi cela la 3D, ne pas rester sur le même dessin pour ne pas s'en fatiguer.

Merci encore,
cordialement,
Pierre
Revenir en haut Aller en bas
Invité
Invité




75 mm Mle 1897 sur affût marine Empty
MessageSujet: Indochine canon de 75 LCI   75 mm Mle 1897 sur affût marine EmptyDim 12 Fév 2017, 11:55

Bonjour

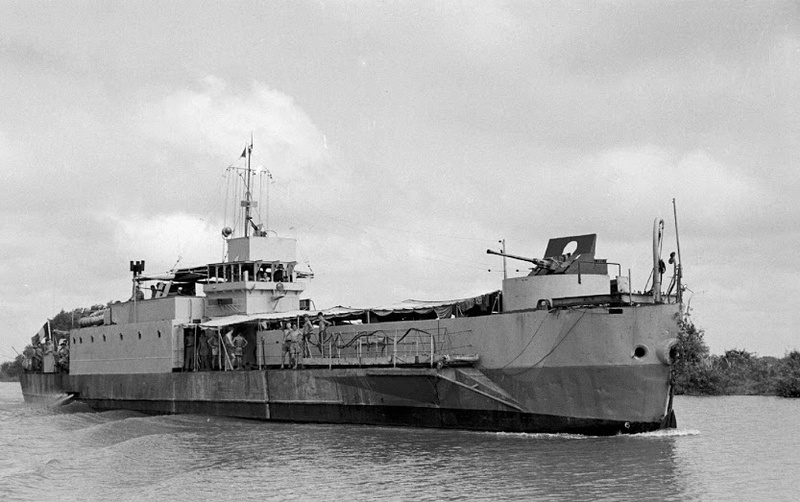

Votre étude m'intéresse car ce canon a été monté sur les LCI en Indochine. Comme je veux en faire la maquette votre documentation m'intéresse, canon et affut
Ci joint une photo
Merci de votre aide
Dan le Viet75 mm Mle 1897 sur affût marine F_2010
Revenir en haut Aller en bas
Invité
Invité




75 mm Mle 1897 sur affût marine Empty
MessageSujet: Indo canon de 75   75 mm Mle 1897 sur affût marine EmptyDim 12 Fév 2017, 11:58

Autant pour moi je me suis trompé d'image75 mm Mle 1897 sur affût marine Vinh_l10
Revenir en haut Aller en bas
