MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyLun 19 Mar 2018, 17:23

Dieu sait que je me suis cogné un paquet de commémorations aussi diverses que variées, durant mes lointaines années de marine, cérémonies au cours desquelles j'ai présenté les armes, défilé ou, simplement, joué la garde d'honneur au pied d'un monument, le temps de la dépose d'une gerbe, mais je n'ai jamais eu droit à ce genre de prestation, pour la Fête de La Pucelle, ni, même, vu un camarade y être "convié" ! scratch
Revenir en haut Aller en bas
JJMM
Elève officier
Elève officier
JJMM


Masculin
Nombre de messages : 1014
Age : 75
Ville : Lotharingie
Emploi : Casquette à carreaux
Date d'inscription : 07/06/2017

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyMar 24 Nov 2020, 17:22

Une planche sur le battage de l'artillerie au neuvage achevée après longue réflexion :
EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Forbin18
Dessins sauf blason (c) JJMM
Revenir en haut Aller en bas
http://www.eeforbin.fr
DahliaBleue
Amiral
Amiral
DahliaBleue


Féminin
Nombre de messages : 12880
Age : 42
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyMer 25 Nov 2020, 12:36

JJMM a écrit:
Une planche sur le battage de l'artillerie au neuvage achevée après longue réflexion : EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Forbin18 […]
Ça enrichit judicieusement le schéma ! thumleft
Revenir en haut Aller en bas
JJMM
Elève officier
Elève officier
JJMM


Masculin
Nombre de messages : 1014
Age : 75
Ville : Lotharingie
Emploi : Casquette à carreaux
Date d'inscription : 07/06/2017

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyMer 25 Nov 2020, 16:31

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Smiley_a
Revenir en haut Aller en bas
http://www.eeforbin.fr
JJMM
Elève officier
Elève officier
JJMM


Masculin
Nombre de messages : 1014
Age : 75
Ville : Lotharingie
Emploi : Casquette à carreaux
Date d'inscription : 07/06/2017

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyVen 03 Fév 2023, 17:26

Commencée en 2012, voilà la fin de la coupe et dernières améliorations du Forbin, et avec les légendes qui vont bien :
Voir l'agrandissement le 5 février EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Emmzon19
1300 symboles différents utilisés !  Rolling Eyes
Pour vous donner un dernier détail de la mâture entièrement redessinée depuis 10 jours, sans les drisses et antennes :

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Mzetur10
Et ici l'agrandissement des 2 radars DRBV-22 & DRBI-10
EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Radars10
Dessins (c) JJMM


Dernière édition par JJMM le Mar 07 Fév 2023, 14:25, édité 3 fois (Raison : Correction poste QM1 et poste 3)
Revenir en haut Aller en bas
http://www.eeforbin.fr
DahliaBleue
Amiral
Amiral
DahliaBleue


Féminin
Nombre de messages : 12880
Age : 42
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyDim 05 Fév 2023, 12:47

JJMM a écrit:
Commencée en 2012, voilà la fin de la coupe et dernières améliorations du Forbin, et avec les légendes qui vont bien :
EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Emmzon10 […]
thumright Beau travail thumleft
Mériterait-il une version agrandie ? (en "spoiler") scratch
Revenir en haut Aller en bas
JJMM
Elève officier
Elève officier
JJMM


Masculin
Nombre de messages : 1014
Age : 75
Ville : Lotharingie
Emploi : Casquette à carreaux
Date d'inscription : 07/06/2017

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyDim 05 Fév 2023, 15:17

Merci DB !
Après essai, l'agrandissement ne fonctionne pas, bloqué à 1024 px ! scratch
Revenir en haut Aller en bas
http://www.eeforbin.fr
DahliaBleue
Amiral
Amiral
DahliaBleue


Féminin
Nombre de messages : 12880
Age : 42
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyDim 05 Fév 2023, 15:58

JJMM a écrit:
[…] Après essai, l'agrandissement ne fonctionne pas, bloqué à 1024 px ! : scratch:
Chez ServImg, il ne faut pas se laisser intimider par la taille maxi (1024).
Dans l'option "largeur", il suffit de décocher les tailles standards (320, 640…) et de répondre "non" : c'est le choix qui se présente en tête de liste, avant "320".
Revenir en haut Aller en bas
JJMM
Elève officier
Elève officier
JJMM


Masculin
Nombre de messages : 1014
Age : 75
Ville : Lotharingie
Emploi : Casquette à carreaux
Date d'inscription : 07/06/2017

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyDim 05 Fév 2023, 16:53

Ah oui, c'est vrai, j'avais oublié ça, merci Dahlia !
Agrandissement:


Dernière édition par JJMM le Mar 07 Fév 2023, 14:22, édité 1 fois (Raison : Correction hublots)
Revenir en haut Aller en bas
http://www.eeforbin.fr
NIALA
Amiral
Amiral
NIALA


Masculin
Nombre de messages : 21208
Age : 81
Ville : MENTON
Emploi : RETRAITE
Date d'inscription : 12/07/2012

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyDim 05 Fév 2023, 17:17

Beau plan, intéressant, merci  Very Happy
Revenir en haut Aller en bas
DahliaBleue
Amiral
Amiral
DahliaBleue


Féminin
Nombre de messages : 12880
Age : 42
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyLun 06 Fév 2023, 17:27

Citation :
[…] EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Emmzon10 […]
Grâce à la mise en couleur du plan, on voit plus nettement que les affûts de 57 arrière n'étaient pas situés au droit des soutes de munitions, mais au dessus de la machine arrière.
Du coup ça devait ralentir l'alimentation ; probablement en faisant intervenir du personnel de manutention dans les chambres relais. scratch
Et réduire d'autant la capacité du tir automatique.
Revenir en haut Aller en bas
Loïc Charpentier
Capitaine de vaisseau
Capitaine de vaisseau
Loïc Charpentier


Masculin
Nombre de messages : 4882
Age : 77
Ville : Oberbronn
Emploi : retraité "actif"
Date d'inscription : 24/01/2013

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyMar 07 Fév 2023, 09:48

DahliaBleue a écrit:
Citation :
[…] EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Emmzon10 […]
Grâce à la mise en couleur du plan, on voit plus nettement que les affûts de 57 arrière n'étaient pas situés au droit des soutes de munitions, mais au dessus de la machine arrière.
Du coup ça devait ralentir l'alimentation ; probablement en faisant intervenir du personnel de manutention dans les chambres relais. scratch
Et réduire d'autant la capacité du tir automatique.

Bonjour,

Cà devait, effectivement, nécessiter du personnel - apparemment, 8 servants/opérateurs par tourelle jumelée - mais, chaque pièce était alimentée par un"magasin" de 80 coups, qui était "complété" par les pourvoyeurs, au coup par coup (absence des clips de 4 obus encartouchés, comme ceux utilisés sur les Bofors de 40 mm, pour une question de poids). Pour des raisons d'échauffement du tube, entre autres, on tire rarement plus de 5/6 coups de suite, ce qui fait +/- une cadence réelle de 40 coups/minutes/tube ou 8 salves de 5 projectiles (3 secondes par salve... 24 secondes de tir/mn). En emploi antiaérien, les "fenêtres de tir" sont étroites; ainsi, durant la Seconde Guerre Mondiale, contre un appareil ennemi volant à 2500 m d'altitude, à la vitesse de 450 km/h, elle se résumait à +/-25 secondes, or, plus l'appareil vole bas et vite, plus elle se rétrécit! EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Coscorro

Le commandant Starshiy, breveté Artillerie, est demandé à la passerelle. lol!
Revenir en haut Aller en bas
Invité
Invité




EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyMar 07 Fév 2023, 11:02

DahliaBleue a écrit:
Citation :
[…] EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Emmzon10 […]
Grâce à la mise en couleur du plan, on voit plus nettement que les affûts de 57 arrière n'étaient pas situés au droit des soutes de munitions, mais au dessus de la machine arrière.
Du coup ça devait ralentir l'alimentation ; probablement en faisant intervenir du personnel de manutention dans les chambres relais. scratch
Et réduire d'autant la capacité du tir automatique.
Tout à fait. C'était le cas encore sur les T47 Tartar. L'approvisionnement se faisait avec les petites mains du commissariat entre autres
Revenir en haut Aller en bas
Invité
Invité




EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyMar 07 Fév 2023, 11:07

[quote="Loïc Charpentier" ainsi, durant la Seconde Guerre Mondiale, contre un appareil ennemi volant à 2500 m d'altitude, à la vitesse de 450 km/h, elle se résumait à +/-25 secondes, or, plus l'appareil vole bas et vite, plus elle se rétrécit! EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Coscorro

Le commandant Starshiy, breveté Artillerie, est demandé à la passerelle. lol! [/quote]
Toujours prêt... mais jamais là !
Au 100 mm on comptait de mon temps 5 pelots maximum par tourelle de 100 pour un avion arrivant à Mach 1. Ceci conditionné par l'horizon radar... à condition que les opérateurs radar soient alertés et que la ou les tourelles soient alimentées électriquement et approvisionnées lol!
Par rapport au 127mm, le 100 mm présentait l'avantage d'un tempage automatisé de la fusée.
Revenir en haut Aller en bas
JJMM
Elève officier
Elève officier
JJMM


Masculin
Nombre de messages : 1014
Age : 75
Ville : Lotharingie
Emploi : Casquette à carreaux
Date d'inscription : 07/06/2017

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyMar 07 Fév 2023, 14:41

Merci pour vos commentaires !
Dahlia Bleue a écrit:
Grâce à la mise en couleur du plan, on voit plus nettement que les affûts de 57 arrière n'étaient pas situés au droit des soutes de munitions
Oui et c'était le cas pour ceux de l'AV aussi !
J'avais posé la question au sujet des norias sur un autre forum (appelé "Bar des Choufs" par Loîc !!), mais silence radio !
Donc manuel en sortie des norias, 1 par affut et stockage évoqué autour de la chambre de distribution, mais en plus les norias de l'AR se trouvaient 1 pont en dessous !!
Merci Starshiy et Loïc ! thumright

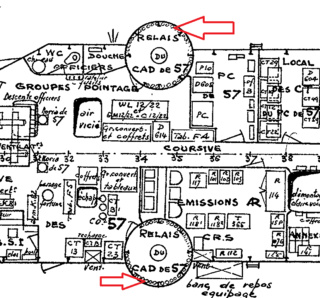

EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Relais10
EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Noria_10
Les plans techniques d'origine de ces norias, n'apportent pas de quoi dessiner didactiquement parlant ces appareils !
Revenir en haut Aller en bas
http://www.eeforbin.fr
Invité
Invité




EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 Empty
MessageSujet: Re: EE Forbin 1958 1981 dans tous ses états. ... et plus !   EE Forbin 1958 1981 dans tous ses états. ... et plus ! - Page 2 EmptyMar 07 Fév 2023, 15:51

Oui, le relais de l'avant jouxtait les locaux du Pacha. Ce qui dans certaines zones chaudes proscrivait tout balancement de l'affût pendant les heures de sieste ! lol!
