Plusieurs planches de notre PAN, qui méritait bien un post pour lui seul :

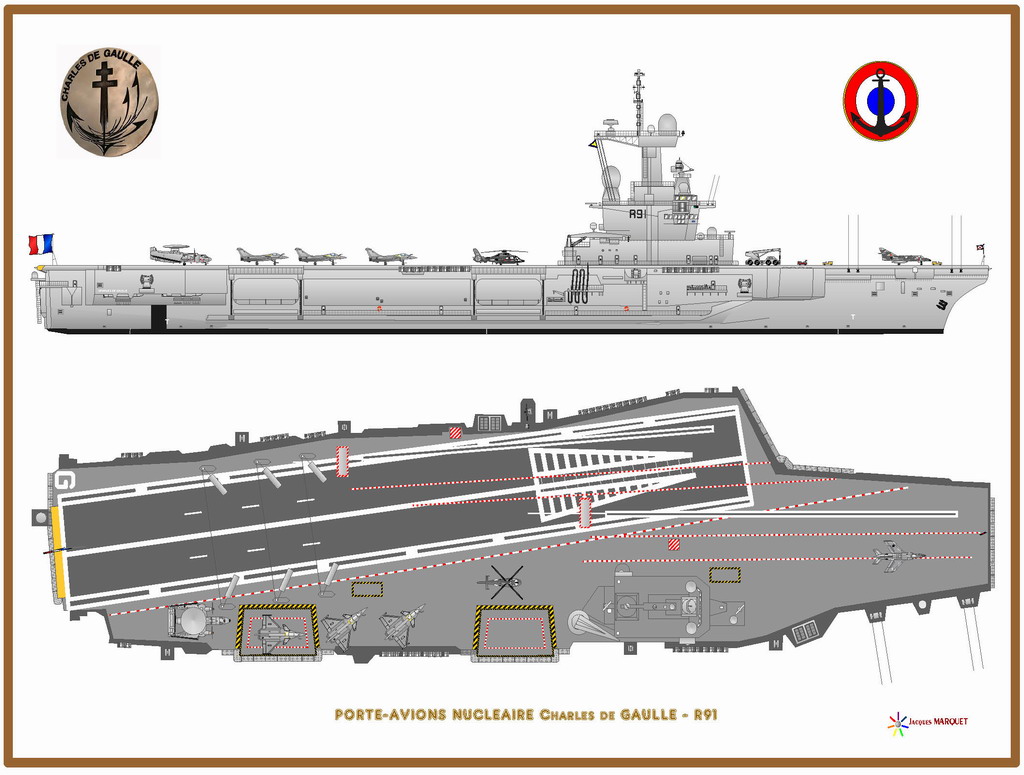

PAN Charles de GAULLE Profil10
Vue de tribord et de dessus
PAN Charles de GAULLE Caract10
Caractéristiques
PAN Charles de GAULLE Cdg_et12
Vue avec le groupe aérien en 2012
PAN Charles de GAULLE Hanger11
Vue de son hangar et de son GAé  maximal théorique
PAN Charles de GAULLE Tenues10
Vue des tenues du personnel Pont d'Envol et Hangar

Dessins sauf logos ou décorations (c) JJMM


Dernière édition par JJMM le Sam 21 Mai 2016, 11:01, édité 2 fois (Raison : Mise à jour des dessins et légendes)
Revenir en haut Aller en bas
Invité
Invité



PAN Charles de GAULLE Empty
MessageSujet: Re: PAN Charles de GAULLE   PAN Charles de GAULLE EmptyJeu 19 Mai 2016, 15:14

Avec les vues AV & AR qui complètent les vues précédentes :

PAN Charles de GAULLE Cdg_av18

Dessins (c) JJMM


Dernière édition par JJMM le Dim 22 Mai 2016, 11:48, édité 3 fois (Raison : Mise à jour du dessin)
Revenir en haut Aller en bas
valdechalvagne
Enseigne de vaisseau 1ère classe
Enseigne de vaisseau 1ère classe
valdechalvagne

Masculin
Nombre de messages : 2180
Age : 52
Ville : puget thenier
Emploi : artisant
Date d'inscription : 22/09/2012

PAN Charles de GAULLE Empty
MessageSujet: PAN Charles de GAULLE   PAN Charles de GAULLE EmptyJeu 19 Mai 2016, 15:18

superbe dessin
Revenir en haut Aller en bas
pascal
Vice-amiral
Vice-amiral
pascal

Masculin
Nombre de messages : 6224
Age : 56
Ville : marseille
Emploi : fonctionnaire
Date d'inscription : 08/02/2009

PAN Charles de GAULLE Empty
MessageSujet: Re: PAN Charles de GAULLE   PAN Charles de GAULLE EmptyJeu 19 Mai 2016, 18:49

Il faudrait lui mettre des dômes Syracuse III ils sont plus gros me semble-t-il.
Revenir en haut Aller en bas
Invité
Invité



PAN Charles de GAULLE Empty
MessageSujet: Re: PAN Charles de GAULLE   PAN Charles de GAULLE EmptyVen 20 Mai 2016, 10:51

Rien n'étant parfait et pas facile d'après des photos, j'irai revoir Syracuse après l'Iper, car il y aura du changement, enfin tel que c'était prévu, mais nous verrons.
Sur 2 de ces planches repositionnées, le Rafale a été redessiné, pas parfait non plus, mais bien mieux que le premier et je ne suis pas un pro !

PAN Charles de GAULLE Rafale14

Dessin sauf logo 12F (c) JJMM


Dernière édition par JJMM le Sam 21 Mai 2016, 17:18, édité 1 fois (Raison : Modifié missiles standard 2)
Revenir en haut Aller en bas
DahliaBleue
Amiral
Amiral
DahliaBleue

Féminin
Nombre de messages : 12012
Age : 39
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

PAN Charles de GAULLE Empty
MessageSujet: Re: PAN Charles de GAULLE   PAN Charles de GAULLE EmptyVen 20 Mai 2016, 16:53

Le profil des SEM (AMD-BA) (présentés comme Breguet-Dassault - sic) a donc disparu : totalement passés à la trappe, déjà ?

Citation :
Il faudrait lui mettre des dômes Syracuse III ils sont plus gros me semble-t-il.
JJMM a écrit:
Rien n'étant parfait et pas facile d'après des photos, j'irai revoir Syracuse après l'Iper […]
C'est à voir :
SYR II :

PAN Charles de GAULLE Yelot_10

SYR III :

PAN Charles de GAULLE Dahlia16
Revenir en haut Aller en bas
Invité
Invité



PAN Charles de GAULLE Empty
MessageSujet: Re: PAN Charles de GAULLE   PAN Charles de GAULLE EmptyVen 20 Mai 2016, 18:10

Oui pour les SEM Breguet Dassault (nom que l'on m'a communiqué ?), je prépare le futur chère DahliaBleue !
Merci pour les photos très parlantes Very Happy
Revenir en haut Aller en bas
warburton
Amiral
Amiral
warburton

Masculin
Nombre de messages : 12061
Age : 73
Ville : bretagne
Emploi : antimythes
Date d'inscription : 05/03/2011

PAN Charles de GAULLE Empty
MessageSujet: Re: PAN Charles de GAULLE   PAN Charles de GAULLE EmptyVen 20 Mai 2016, 19:53

bonjour
jolis dessins, mais peut-être un peu idéalisés; y'a autant de Rafale sur le CdG ? PAN Charles de GAULLE Connerie
Revenir en haut Aller en bas
pascal
Vice-amiral
Vice-amiral
pascal

Masculin
Nombre de messages : 6224
Age : 56
Ville : marseille
Emploi : fonctionnaire
Date d'inscription : 08/02/2009

PAN Charles de GAULLE Empty
MessageSujet: Re: PAN Charles de GAULLE   PAN Charles de GAULLE EmptyVen 20 Mai 2016, 20:51

Le GAE du Charles de Gaulle est formaté pour un maximum théorique de 20/24 Rafale soit 2 flottilles.
SEM Super Étendard Modernisé (5 standards successifs)

Attention à partir du standard F2 (avion 11 et suivants) le Rafale n'emporte plus de Magic II en bout de plume mais des Mica IR; seuls les 10 premiers Rafale au standard F1 emportaient le Magic II
Attention aussi les emports Météor seront vraisemblablement en points ventraux latéraux les points 2 sous voilure étant réservés aux Mica ER
Revenir en haut Aller en bas
pila
Matelot de 1ère Classe
Matelot de 1ère Classe
pila

Masculin
Nombre de messages : 185
Age : 61
Ville : Brest
Emploi : Sans
Date d'inscription : 22/10/2014

PAN Charles de GAULLE Empty
MessageSujet: Re: PAN Charles de GAULLE   PAN Charles de GAULLE EmptyDim 22 Mai 2016, 11:06

A quand le petit frère ?
Avec les sous dépensés inutilement par le maire de Brest (tramway, téléphérique...) on aurait pu déjà entamer la construction !
Revenir en haut Aller en bas
Invité
Invité



PAN Charles de GAULLE Empty
MessageSujet: Re: PAN Charles de GAULLE   PAN Charles de GAULLE EmptyDim 22 Mai 2016, 11:52

Les profils du Rafale et du CdG ont été mis à jour dans les messages plus haut.
Pour le(s) petit(s) frère(s), c'est déjà fait... en dessins, nucléaire ou classique !
Mais Brest n'a rien à voir dans cette affaire, c'est une boutade ? Rolling Eyes
Revenir en haut Aller en bas
