MessageSujet: USS Enterprise CVN-80 2027   Mar 23 Fév 2016, 18:05

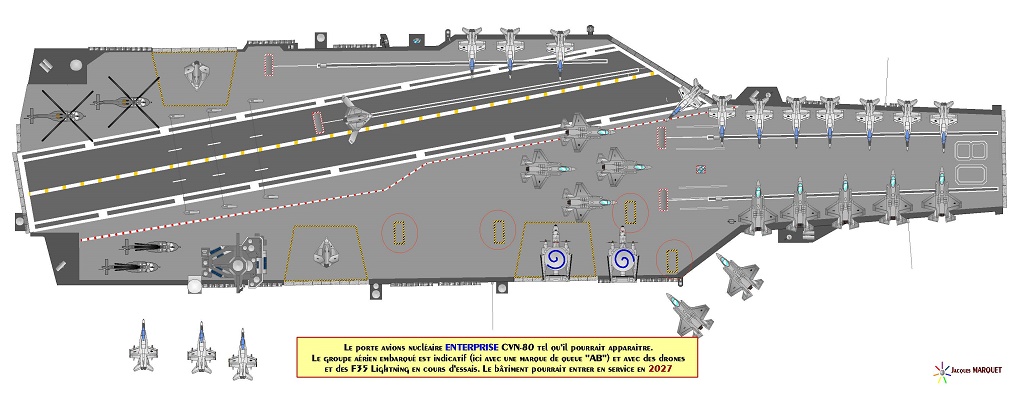

Le futur est en marche mais repoussé par rapport aux prévisions, mais le futur Enterprise sera lancé après le G. Ford et le JF. Kennedy, sans doute pas dans la configuration dessinée compte tenu de la dérive des coûts... comme toujours de chaque côté de l'Atlantique !

Vu de tribord et de dessus, les avions et hélicoptères côtoient les drones !

Les 3 derniers Enterprise, la légende restera en marche...
Dessins bâtiment et aéronautique sauf logos (c) JJMM
Revenir en haut Aller en bas
pascal
Contre-amiral
Contre-amiral
avatar

Masculin
Nombre de messages : 5104
Age : 52
Ville : marseille
Emploi : fonctionnaire
Date d'inscription : 08/02/2009

MessageSujet: Re: USS Enterprise CVN-80 2027   Mar 23 Fév 2016, 18:38

il est beau
attention 4 montes-charges à munition sur l'avant de l'îlot !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 08:57

Merci Pascal !
Je me suis inspiré d'un document de la presse US où figurent... 3 monte charges. Mais ces dessins ne sont pas contractuels !
Revenir en haut Aller en bas
adama
Premier Maître
Premier Maître
avatar

Masculin
Nombre de messages : 742
Age : 44
Ville : charleroi
Emploi : ex mécano avion, conducteur de train
Date d'inscription : 02/09/2010

MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 09:37

toi qui aime les bateaux, et qui les dessine avec beaucoup de talents vas voir, le post (qui est le miens hum hum hum) sur la construction d'un cuirassé de nos jours.


un dessin de mes idées serai gentil lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DahliaBleue
Amiral
Amiral
avatar

Féminin
Nombre de messages : 10283
Age : 35
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 09:40

Citation :
[…] attention 4 montes-charges à munitions sur l'avant de l'îlot !
Citation :
[…] Je me suis inspiré d'un document de la presse US où figurent… 3 monte-charges. […]
Et le schéma ici présenté, n'en montre que deux ; et beaucoup plus en avant que juste devant l’îlot, de part et d'autre de l'ascenseur avant tribord.
Les trois monte-charges (de la presse US) ne seraient-ils pas les trois ascenseurs avia ? scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal
Contre-amiral
Contre-amiral
avatar

Masculin
Nombre de messages : 5104
Age : 52
Ville : marseille
Emploi : fonctionnaire
Date d'inscription : 08/02/2009

MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 09:51

les 4 rectangles gris bleu surlignés d'orange sur tribord à l'avant de l'îlot

http://nationalinterest.org/files/main_images/CVN-78_Artist_Image.jpg
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DahliaBleue
Amiral
Amiral
avatar

Féminin
Nombre de messages : 10283
Age : 35
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 09:58

Citation :
les 4 rectangles gris bleu surlignés d'orange sur tribord à l'avant de l'îlot
ici :

Vu ! ils sont nettement plus distant que "juste" sur l'avant de l'îlot.

Par ailleurs, il se pourrait que les ascenseurs tribord réels des CVN-78 soient situés légèrement plus en avant, et plus rapprochés l'un de l'autre que sur le dessin de JJMM.



Quoique, en y regardant de plus près, le dessin de JJMM est peut-être plus proche de la vue d'artiste de nationalinterest.org, que de celui de Navsource.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 11:21

Finalement je me suis piégé tout seul, en circulant mes "zincs" sur le pont j'ai bien les 4 monte-munitions (entourés en rouge ci-dessous) à peu près comme la vue de Pascal, je ne sais plus si c'est celle-là que j'ai vue, mais pas celle de DB....

Il y en a eu plein, d'autre part, l’îlot de Td et de Bd sont très légèrement différents en taille au niveau de la base après vérification, bien vu et merci V.
Nobody is perfect et ma vue est très sollicitée avec ce format A0... De plus la taille du fichier devient monstrueuse lol!

Dessins (c) JJMM
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 11:30

adama a écrit:
toi qui aime les bateaux, et qui les dessine avec beaucoup de talents vas voir, le post (qui est le miens hum hum hum) sur la construction d'un cuirassé de nos jours.


un dessin de mes idées serai gentil lol!
Tu peux m'indiquer la file concernée que je jette un œil, un cuirassé c'est pas évident à faire et j'ai du taf, pour un retraité c'est dur lol!
Merci d'avance !!
Revenir en haut Aller en bas
Loïc Charpentier
Enseigne de vaisseau 1ère classe
Enseigne de vaisseau 1ère classe
avatar

Masculin
Nombre de messages : 2403
Age : 70
Ville : Oberbronn
Emploi : retraité "actif"
Date d'inscription : 24/01/2013

MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 13:06

DahliaBleue a écrit:
Citation :
les 4 rectangles gris bleu surlignés d'orange sur tribord à l'avant de l'îlot

Vu ! ils sont nettement plus distant que "juste" sur l'avant de l'îlot.

Euh...à ma connaissance, Pascal n'avait pas précisé... "juste". Wink
Sinon, on constate que trois des quatre monte-charge sont, exclusivement, disposés à proximité des deux ascenseurs tribord, dédiés aux "aéronefs de combat" -, le quatrième étant un monte-charge "d'urgence", destiné à remplacer l'armement déjà en place (défaut constaté ou changement de mission), au poste de catapultage.
A l'inverse, l'absence de monte-charge "munitions" à proximité de l'ascenseur bâbord indique que ce dernier est réservé aux aéronefs non armés. Du coup, sur les superbes dessins de JMM, les deux "parasols", stationnés sur les ascenseurs tribord, se sont égarés. lol! Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
adama
Premier Maître
Premier Maître
avatar

Masculin
Nombre de messages : 742
Age : 44
Ville : charleroi
Emploi : ex mécano avion, conducteur de train
Date d'inscription : 02/09/2010

MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 13:11

JJMM a écrit:
adama a écrit:
toi qui aime les bateaux, et qui les dessine avec beaucoup de talents vas voir, le post (qui est le miens hum hum hum) sur la construction d'un cuirassé de nos jours.


un dessin de mes idées serai gentil lol!
Tu peux m'indiquer la file concernée que je jette un œil, un cuirassé c'est pas évident à faire et j'ai du taf, pour un retraité c'est dur lol!
Merci d'avance !!

http://forummarine.forumactif.com/t5442-construction-d-un-cuirasse-de-nos-jours


mais c'est pas un fil est une bobine
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal
Contre-amiral
Contre-amiral
avatar

Masculin
Nombre de messages : 5104
Age : 52
Ville : marseille
Emploi : fonctionnaire
Date d'inscription : 08/02/2009

MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 13:20

Citation :
sans doute pas dans la configuration dessinée compte tenu de la dérive des coûts... comme toujours de chaque côté de l'Atlantique

les radars seront différents la suite SPY 3 n'ayant pas été reconduite sur le Kennedy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DahliaBleue
Amiral
Amiral
avatar

Féminin
Nombre de messages : 10283
Age : 35
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 14:35

Citation :
[…] trois des quatre monte-charge sont, exclusivement, disposés à proximité des deux ascenseurs tribord, dédiés aux "aéronefs de combat" […]
A l'inverse, l'absence de monte-charge "munitions" à proximité de l'ascenseur bâbord indique que ce dernier est réservé aux aéronefs non armés. […]
… ou bien à la descente au hangar ?
Citation :
[…] Du coup, sur les superbes dessins de JMM,  les deux  "parasols", stationnés sur les ascenseurs tribord, se sont égarés. : lol!: Wink
… dans une zone réservée aux appareils armés ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 14:53

adama a écrit:
toi qui aime les bateaux, et qui les dessine avec beaucoup de talents vas voir, le post (qui est le miens hum hum hum) sur la construction d'un cuirassé de nos jours.


un dessin de mes idées serai gentil lol!
Je décline le projet de cuirassé, bien trop compliqué à mon goût et peu réaliste, désolé !
Revenir en haut Aller en bas
DahliaBleue
Amiral
Amiral
avatar

Féminin
Nombre de messages : 10283
Age : 35
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

MessageSujet: Belvédère ou balcones ?   Mer 24 Fév 2016, 17:23

Citation :
[…] l’îlot de Td et de Bd sont très légèrement différents en taille au niveau de la base après vérification […] […]
La vue Bd de l'îlot fait bien apparaître l'excroissance sur son flanc gauche, rajoutée lors d'une refonte (RCOH 1990-1994 ? ou avant ?) sous la passerelle amiral.
À quoi peut-elle bien servir ? Un poste d'admiration pour l'équipage ? La vitre semble panoramique…

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 17:45

DB, Il me semble que ce soit la cabine de prise vues TV, mais pas certain à 110 % !!!
En plus on n'est pas sur la bonne file ! scratch


Dernière édition par JJMM le Mer 24 Fév 2016, 17:46, édité 1 fois
Revenir en haut Aller en bas
Loïc Charpentier
Enseigne de vaisseau 1ère classe
Enseigne de vaisseau 1ère classe
avatar

Masculin
Nombre de messages : 2403
Age : 70
Ville : Oberbronn
Emploi : retraité "actif"
Date d'inscription : 24/01/2013

MessageSujet: Re: USS Enterprise CVN-80 2027   Mer 24 Fév 2016, 17:46

DahliaBleue a écrit:

… ou bien à la descente au hangar ?
… dans une zone réservée aux appareils armés ?

A vérifier, le parquage des aéronefs, suivant leur rôle, dans le hangar. Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
adama
Premier Maître
Premier Maître
avatar

Masculin
Nombre de messages : 742
Age : 44
Ville : charleroi
Emploi : ex mécano avion, conducteur de train
Date d'inscription : 02/09/2010

MessageSujet: Re: USS Enterprise CVN-80 2027   Jeu 25 Fév 2016, 09:13

dommage, mais quoi trop dur?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
