Voici quelques photos du mode de construction des dhows (boutres) prises à Abu Dhabi, fin des années 80. Les voiles et parfois les mâts ont disparu, ces bâtiments étant motorisés.

Boutre émirati. B0110

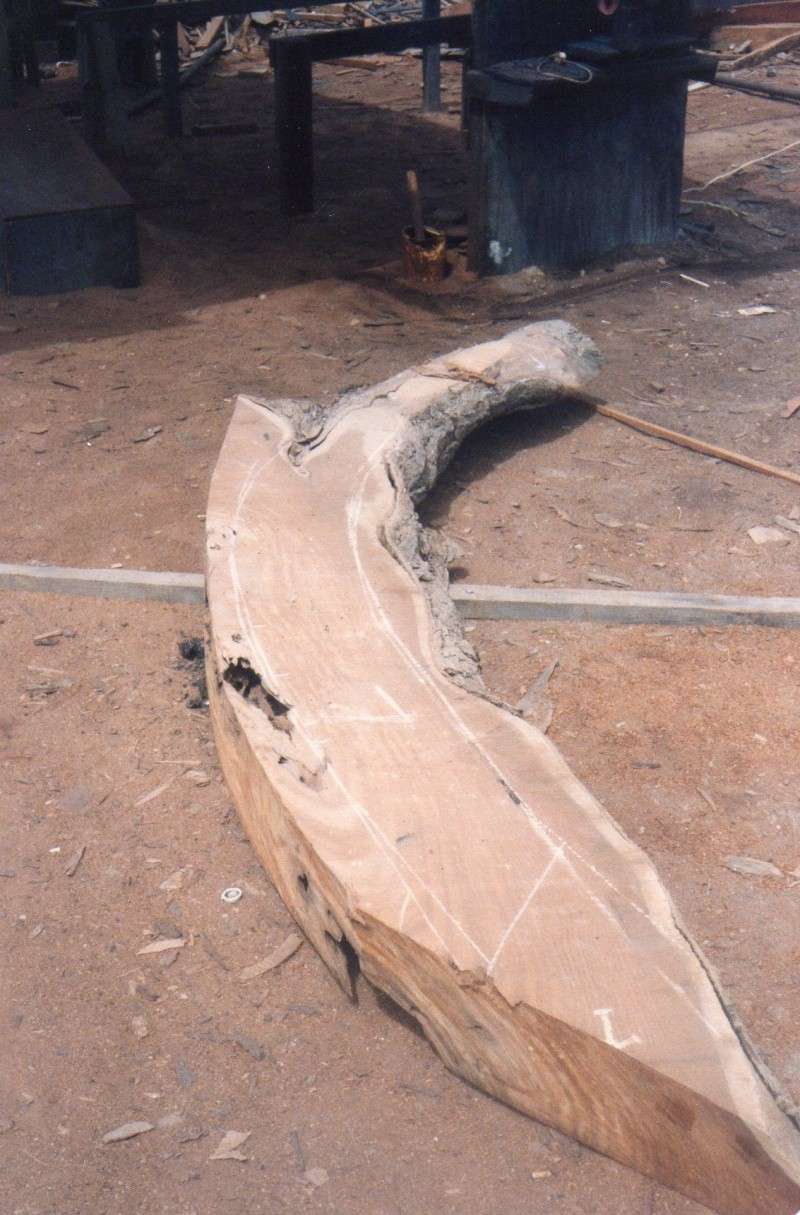

Les éléments de la membrure sont découpés dans des pièces de bois présentant la forme requise.

Boutre émirati. B0210

Puis elles sont tracées avec un gabarit.

Boutre émirati. B0310

Quelques couples sont mis en place et le galbord est posé.

Boutre émirati. B0410

Des pièces de bois provisoires sont fixées le long du galbord pour maintenir les virures en place.

Boutre émirati. B0510

Mise en place des membrures. Les couples sont posés face à face, sans varangues. Ils sont prolongés par des allonges et assemblés avec des écarts.

Boutre émirati. B0610

Le bordé prend forme et de nouveau, des pièces de maintien sont fixées à l'extérieur. Elles permettent aussi d'aider à ce que les virures suivent bien la courbure prévue.

A suivre. Very Happy

Revenir en haut Aller en bas
DahliaBleue
Amiral
Amiral
DahliaBleue


Féminin
Nombre de messages : 12870
Age : 42
Ville : Au septième Ciel… sous la dunette
Emploi : Passagère du Vent
Date d'inscription : 21/06/2010

Boutre émirati. Empty
MessageSujet: Re: Boutre émirati.   Boutre émirati. EmptyVen 14 Juin 2019, 09:48

Invité a écrit:
Voici quelques photos du mode de construction des dhows (boutres) prises à Abu Dhabi, fin des années 80. Les voiles et parfois les mâts ont disparu, ces bâtiments étant motorisés. […] Boutre émirati. B0610 Le bordé prend forme et de nouveau, des pièces de maintien sont fixées à l'extérieur. Elles permettent aussi d'aider à ce que les virures suivent bien la courbure prévue.

A suivre. : D
Nous attendons cette suite, avec intérêt et impatience thumleft
Revenir en haut Aller en bas
valdechalvagne
Enseigne de vaisseau 1ère classe
Enseigne de vaisseau 1ère classe
valdechalvagne


Masculin
Nombre de messages : 2461
Age : 55
Ville : puget thenier
Emploi : artisant
Date d'inscription : 22/09/2012

Boutre émirati. Empty
MessageSujet: Re: Boutre émirati.   Boutre émirati. EmptyVen 14 Juin 2019, 18:06

très intéressant
