Canon Dora lego de la Bill Marine @ weaponry

Bonjour


Dame ma valeureuse épouse m à fait un cadeau, qui n à pas attendre Noël

Jolie bébé !!!

1.12m une fois monté
Je crois deviner que les chinois se foutent totalement de la politique européenne dans l éducation de leurs gosses

et c'est pas dora son nom mais, gustav

Bill a écrit:

[…] Je crois deviner que les chinois se foutent totalement de la politique européenne dans l éducation de leurs gosses

C'est même une boutade ironique, voire de la moquerie caractérisée !

Bon... déstressons...
Dodolf est partis manger un Ramen et se faire un petit café ...
Il faudrait que je regarde dans les legos chinois s ils ont d autre idioties comme ça? Un Staline? Lenine? Un Trump? Un General de Gaulle? Un Churchill ? Un François Hollande?

marsupulami a écrit:

et c'est pas dora son nom mais, gustav

Bonjour,
Selon les documents officiels existants, les dénominations « Dora », « D-Gerät » & « schwerer Gustav » ne désignent qu’une seule et même arme.

après vérification, dora est bien le nom du premier exemplaire et schwerer gustav est le non du programme.
le deuxième exemplaire n'a pas de nom, peux être que le chef n'avait pas de deuxième filles.

marsupulami a écrit:

après vérification, dora est bien le nom du premier exemplaire et schwerer gustav est le non du programme.
le deuxième exemplaire n'a pas de nom, peux être que le chef n'avait pas de deuxième filles.

Il n'y avait jamais eu de seconde pièce mise en production. En réalité, le nom de Dora, faisait référence à la schwere Batterie 672 "D" ou « Dora », "quatrième batterie très lourde" (indépendante) de la Heeres-Artillerie - Réserve générale de l'artillerie allemande - mise sur pied, le 8 janvier 1942. Forte de 450 hommes, plus 20 techniciens civils de la firme Krupp,  début avril 1942, la batterie, désormais, convertie en Abteilung, groupement d'artillerie, après l’ajout de plusieurs unités de mesures et d'observations d’artillerie, avait été intégrée dans le dispositif d’artillerie de l’Aufgabe S (mission Sébastopol).

Ci-dessous, l'un des très rares clichés (source US NARA) représentant le D-Gerät de 80 cm en batterie...



et ce qu'il en restait, en avril-mai 1945...

J ai terminés un premier set de roulement du canon Dora... et je lui ais trouvés un air de famille

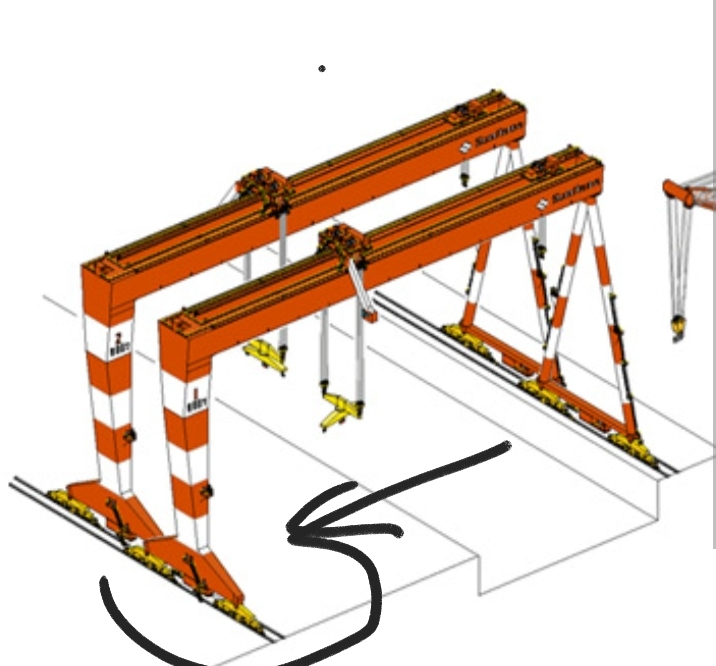

En fait, c est la même conception que l ont retrouve sur les portiques de gauntry crane de chantier naval, modèle de 800 à 1600t de capacité

Soit le genre de truc capable d encaisser 2000 t d efforts

Loïc Charpentier a écrit:

et ce qu'il en restait, en avril-mai 1945...

C'est certes un très beau Tuyau, mais pour un canon, l'épaisseur de celui ci me parait très faible
deplus, le tuyau ne me semble pas assez long, un second a l'air d'etre derriere

en comparaison



Le Canon était peut etre (sans doute) fretté ?

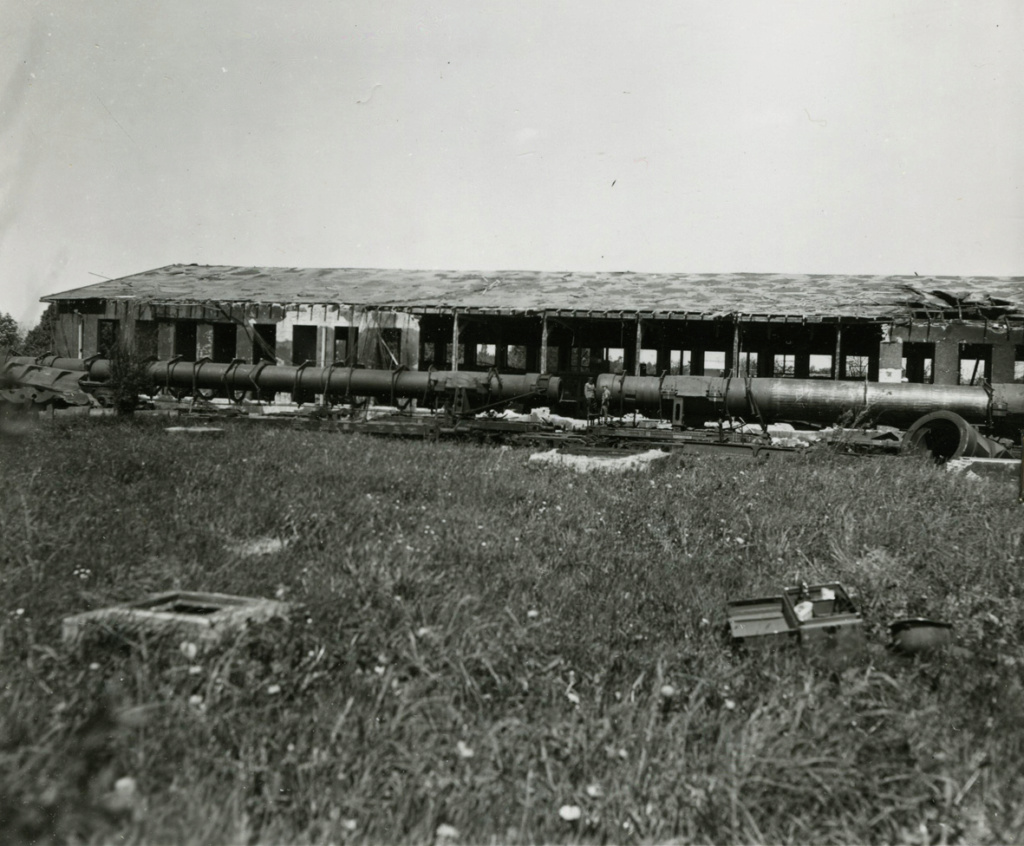

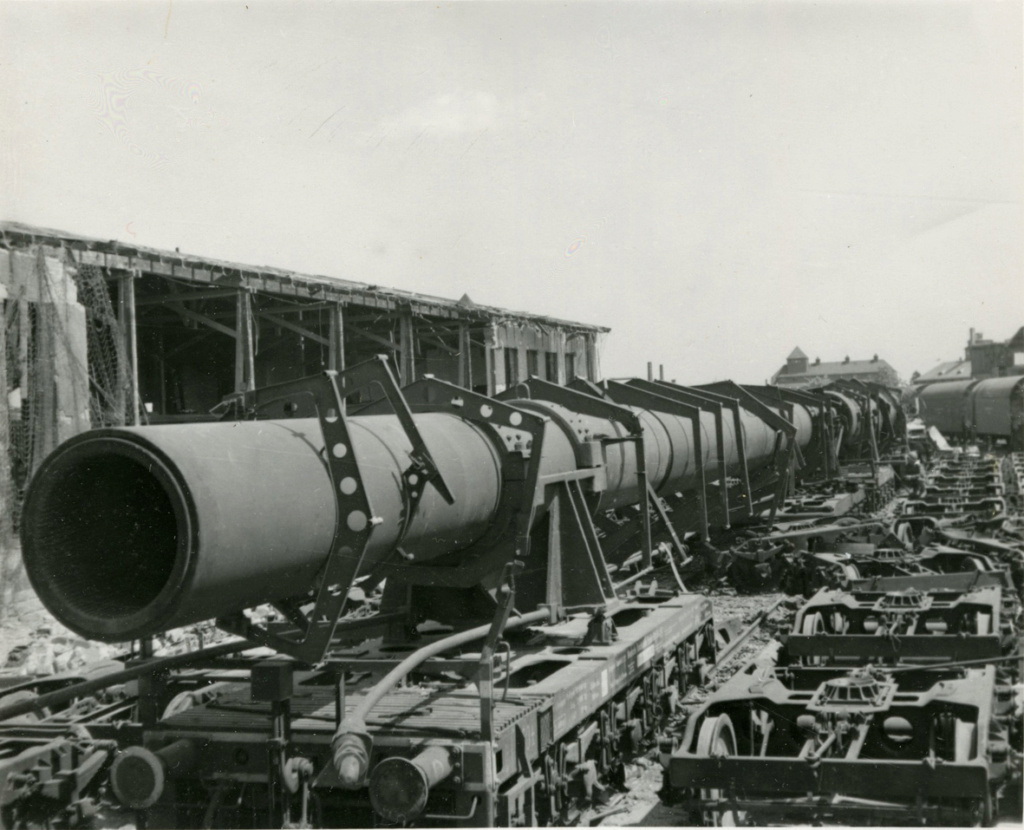

Tu as un meilleur aperçu des dimensions du tube sur ce cliché, avec les deux gars de l'US Army en train de l'inspecter...

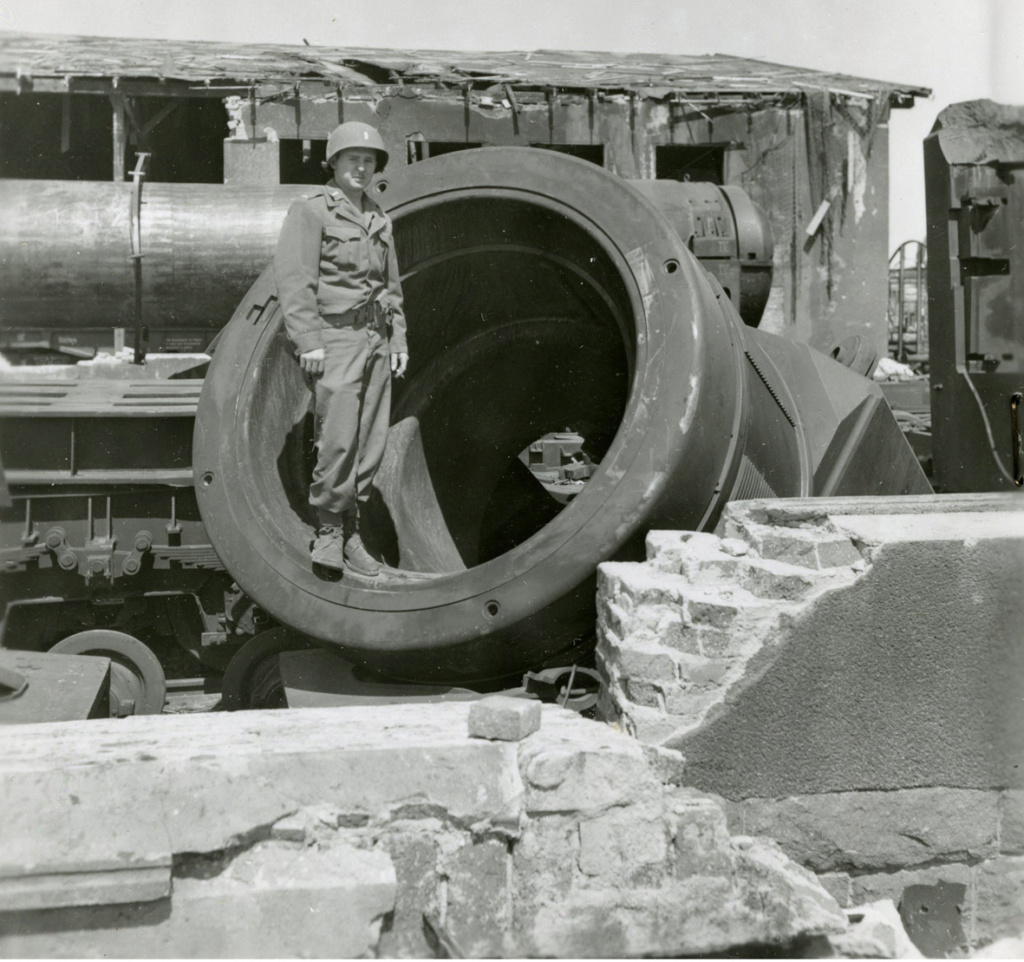

et, ici, la partie avant de la chambre de culasse...

De plus en plus curieux ?
Le calibre du canon fait 800mm, 80cm
Le trouffion américain qui pose doit faire 1
80m
J évalué le diamètre intérieur du tuyau à 1.6m soit 2x le calibre de la bestiole
Ce type de canon n à pas de douilles d obus . Ont met le pellet, ont le pousse au fond de la culasse
Puis ont met derrière des sacs de toiles contenant la poudre .
Tout ça suppose un intérieur de canon bien lisse et du diamètre constant, ou peu s en faut .
Pas du double

??

Peut être que le montage de mon lego me montrera un concept ?

Bill a écrit:

De plus en plus curieux ?
Le calibre du canon fait 800mm, 80cm
Le trouffion américain qui pose doit faire 1
80m
J évalué le diamètre intérieur du tuyau à 1.6m soit 2x le calibre de la bestiole
Ce type de canon n à pas de douilles d obus . Ont met le pellet, ont le pousse au fond de la culasse
Puis ont met derrière des sacs de toiles contenant la poudre .
Tout ça suppose un intérieur de canon bien lisse et du diamètre constant, ou peu s en faut .
Pas du double

??

Peut être que le montage de mon lego me montrera un concept ?

Non, avec un obturateur de culasse à coin, l'artillerie allemande utilisait systématiquement des douilles métalliques!
Ci-dessous, un obus casse-béton (80 cm Betongranate) avec sa coiffe balistique et, sur la gauche du GI, la douille (Kartuschenhülse)!

J ai des problèmes de connexion que je n avais même pas en Mongolie ou dans le Xinkiang

!

Prout

Pas d accord mon bon
La douille que tu voie n est pas enfiler par l obus, mais par un sac de toile bien plus long.
Et encore je ne serais pas surpris du tout qu il y ai 3 sacs de toile cylindrique mis l un derrière l autre
La douille sert à plaquer le culot sur la culasse et à tenir l ammorce . ( j imagine même pas ce que ça peut être comme ammorce ... !)

Mais bon
Tu note aussi le trouffion dans une "culasse" de 1.6m de diamètre intérieur,  correct ?
Comment ta douille de 80cm y tiens ?

Enfin
L'épaisseur du tube du canon au niveau de la culasse est facilement 3x celle à la bouche, logique, car c est la que la pression des gaz est la plus haute .
Et la, la "culasse" fait 15cm ? Et avec un diamètre qui ne colle pas à celui de la douille
Exemple


Bill a écrit:

Pas d accord mon bon
La douille que tu voie n est pas étanches par l obus, mais par un sac de toile bien plus long.
Et encore je ne serais pas surpris du tout qu il y ai 3 sacs de toile cylindrique mis l un derrière l autre
La douille sert à plaquer le culte sur la culasse et à tenir l ammorce . ( j imagine même pas ce que ça peut être comme ammorce ... !)

Les gargousses de la charge propulsive étaient chargées dans la douille métallique; c'est cette dernière qui assurait l'étanchéité de la chambre de culasse; le système d'obturateur à coin (ou tiroir) était moins étanche qu'un dispositif de fermeture à vis à filets interrompus, d'où l'emploi systématique de douilles métalliques.

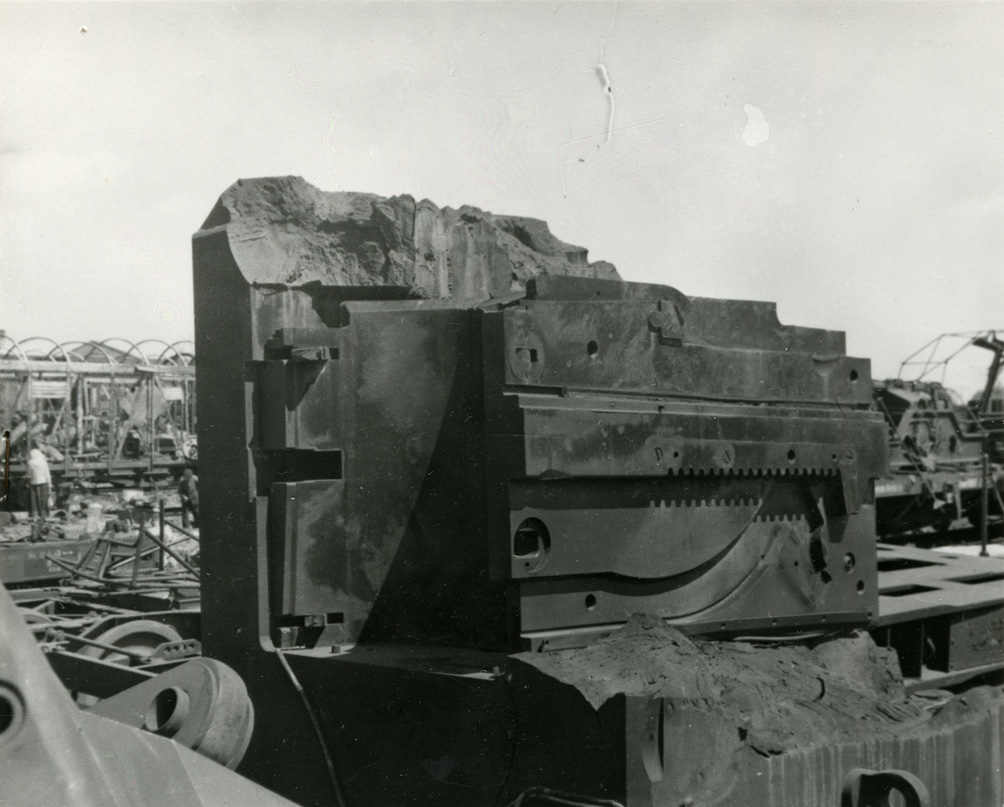

Ci-dessous, le bloc (arrière) de culasse avec le logement de son obturateur à coin (à fonctionnement horizontal), sauf que le bloc a été photographié couché sur son flanc (sur le dessus, on distingue la partie extérieure du coin de culasse)



Il manque la chambre de culasse, qui avait été brisée lors du bombardement du site. En voila la partie arrière ...



Le tube du canon (qui était transporté en éléments séparés) venait s'engager dans cette pièce, à la sortie de la chambre de culasse - les 80 cm du pélot sont à mesurer en fond de gorge de ladite pièce! -...

Bill a écrit:



Sur ton cliché du haut, on voit, sur les bords de la culasse, les échancrures prévues pour engager les filets d'un dispositif d'obturation à vis à filets interrompus. Avec ce type de dispositif, il n'est pas nécessaire d'utiliser une douille métallique; les gargousses sont, alors, directement introduite dans la chambre de culasse, à la suite du projectile.
L'artillerie allemande et la Kriegsmarine n'utilisaient pas de fermeture par vis à filet interrompus, uniquement des dispositifs à coin, donc, douilles nécessaires. Seules exceptions, l'emploi de pièces de prises, par exemple des matériels français capturés (155 mm GPF, etc.), qui étaient dotées d'une culasse à fermeture par vis à filets interrompus.

Et moi qui cherchait ce canon chez Lego à cause du titre, c'est du Kazi !
Vu aussi un camion grue avec 10 moteurs sur châssis à 18 roues chez PEXL mais c'est pas guerrier !!!

c'est kazi la même chose.
je suis déjà plus là

Bill a écrit:

[…]

Bill a écrit:

[…] Dodolf est parti manger un Ramen et se faire un petit café ...
Il faudrait que je regarde dans les legos chinois s'ils ont d'autre idioties comme ça ? […] […]

JJMM a écrit:

Et moi qui cherchait ce canon chez Lego à cause du titre, c'est du Kazi !  : roll: […]

marsupulami a écrit:

c'est kazi la même chose.
je suis déjà plus là : lol!:

Imitation / copie "Lego" pour la structure, OK.
Mais pour les figurines, ça me fait penser à du

DahliaBleue a écrit:

Imitation / copie "Lego" pour la structure, OK.
Mais pour les figurines, ça me fait penser à du

Exact! La contrefaçon chinoise de Playmobil daterait du milieu de la décennie 2000, et, techniquement, elle semble ne rien avoir à envier aux productions de la célèbre marque allemande. Sans parler des "libertés" qu'elle s'autorise, comme cette "maquette" du Dora, produite par Kazi, beaucoup trop ciblée et guerrière par rapport aux thèmes développés par Lego et Playmobil.

J ai dit du " lego chinois" car des marques , il y en a foules . Kakis, Lepin, Sluban... mais ces noms sont inconnus , d ou mon termes.
Mais je peut desapper dodolf, et vous démontrer que ce n est pas un playmobil, bien un "lego cn" uber alles

Lego n'avait démarré sa production de figurines qu'en 2010. Perso, j'avais dû arrêter d'investir dans les Lego et Playmobil, pour mon rejeton, né en décembre 73, en 1985, car on avait basculé dans l'ère des premières consoles pour jeux vidéos... Donc, çà commence à dater!
